Focusrite RedNet HD32R 32x32 Dante към Pro Tools | HD интерфейс

Dante интерфейс за Pro Tools | HD системи

Focusrite RedNet HD32R е специализиран цифров интерфейс, предназначен да интегрира Pro Tools | HD и Pro Tools | HDX системи в Dante аудиомрежа.

Устройството работи като цифров мост между Dante и Pro Tools и не разполага с аналогови микрофонни, линейни или инструментални входове и изходи. Това означава, че означението 32 x 32 се отнася до цифрови аудиоканали, а не до физически XLR или жак конектори.

До 32 x 32 цифрови аудиоканала

При честоти на дискретизация 44,1 / 48 / 88,2 / 96 kHz RedNet HD32R предоставя до 32 входни и 32 изходни канала между Pro Tools и Dante мрежата.

При 176,4 и 192 kHz максималната конфигурация намалява до 16 входни и 16 изходни канала. Аудиото се предава с 24-bit резолюция.

Директна Mini DigiLink връзка

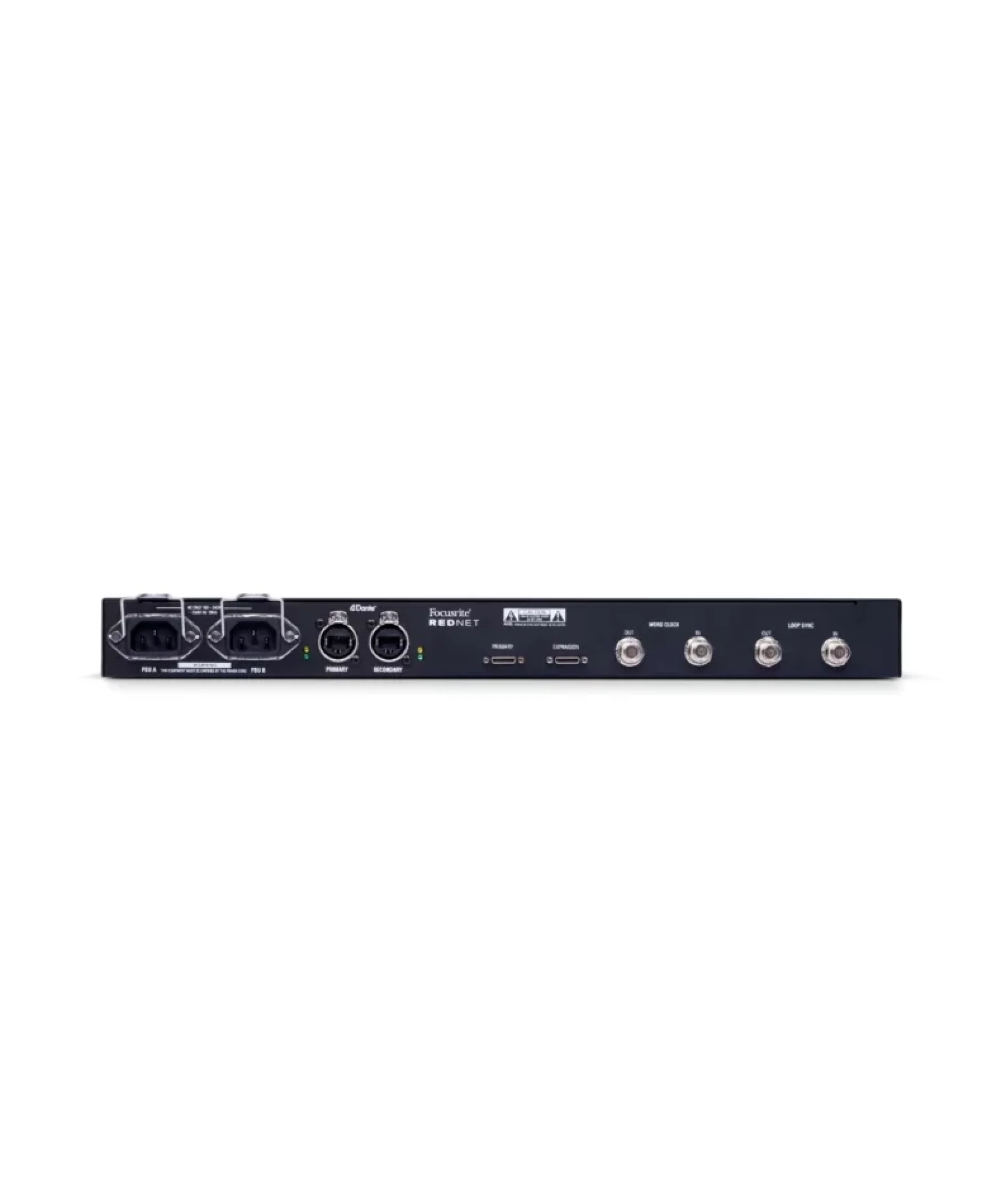

Задният панел разполага с два Mini DigiLink конектора – Primary и Expansion. Primary се използва за директното свързване към съвместима Pro Tools | HD система.

Expansion портът позволява интегриране на допълнителен съвместим Avid/Digidesign интерфейс в системата. Така RedNet HD32R се вписва в съществуващи Pro Tools | HD конфигурации, без да променя стандартния начин на работа в Pro Tools.

Dante мрежова свързаност

Двата заключващи etherCON мрежови конектора са съвместими и със стандартни RJ45 Ethernet кабели. Поддържат се два начина на работа:

Redundant – Primary и Secondary се свързват към две независими Dante мрежи за резервираност / Switched – вторият порт работи като част от вградения мрежов суич и позволява последователно свързване на устройства.

Това е особено подходящо за професионални приложения, където прекъсването на мрежовата връзка не е допустимо.

Резервирано двойно захранване

RedNet HD32R разполага с две отделни вътрешни универсални захранвания – PSU A и PSU B – и два IEC захранващи входа.

Когато и двете захранвания са свързани, PSU A е основното, а PSU B остава в готовност и автоматично поема работата при повреда или отпадане на основното захранване. Вторият вход може например да бъде свързан към UPS за допълнителна сигурност.

Word Clock и Loop Sync

За интегриране в професионални цифрови системи са налични отделни BNC Word Clock вход и изход, както и Loop Sync вход и изход.

Източникът на синхронизация може да бъде Internal / Word Clock / Loop Sync / Dante Network Master. Word Clock входът е 75 Ω и предлага превключваема терминация.

Интеграция с други Pro Tools интерфейси

Loop Sync позволява RedNet HD32R да бъде синхронизиран заедно с други Pro Tools | HD интерфейси. По този начин устройството може да бъде част от по-голяма система с HD I/O или друго съвместимо Pro Tools оборудване.

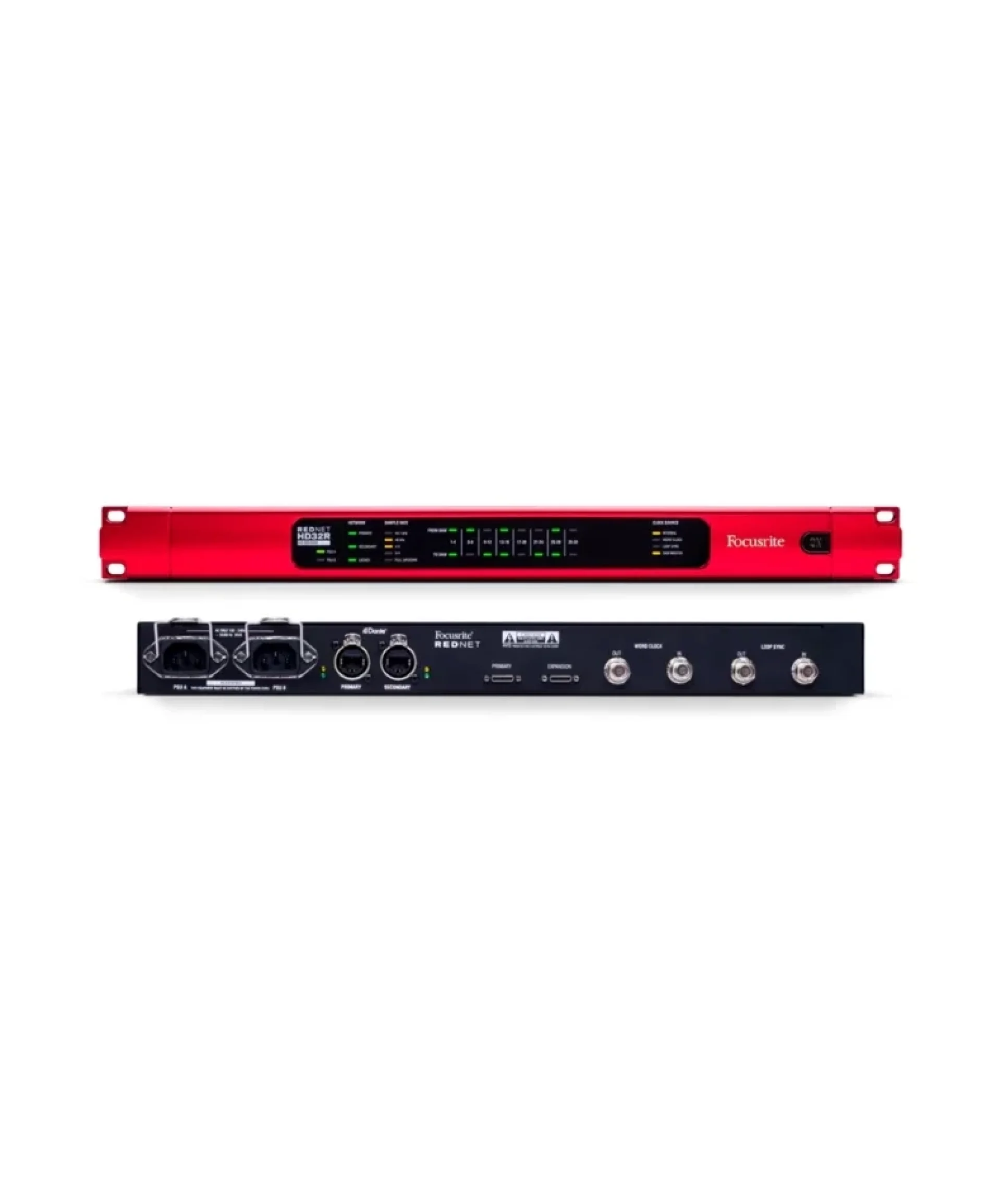

Преден панел със статус индикация

Предният панел предоставя ясна информация за състоянието на двете захранвания, Primary и Secondary мрежата, мрежовата синхронизация, използваната честота на дискретизация и Clock Source.

Отделните сигнални индикатори показват наличие на аудиосигнал към и от DAW, което улеснява диагностиката на големи Dante и Pro Tools системи.

Управление чрез RedNet Control

RedNet HD32R се конфигурира и наблюдава чрез Focusrite RedNet Control. Софтуерът позволява управление на Clock Source, Word Clock настройки, мрежова конфигурация, Expansion Mode и наблюдение на състоянието и аудиосигналите.

За маршрутизиране на каналите в Dante мрежата се използва Dante Controller.

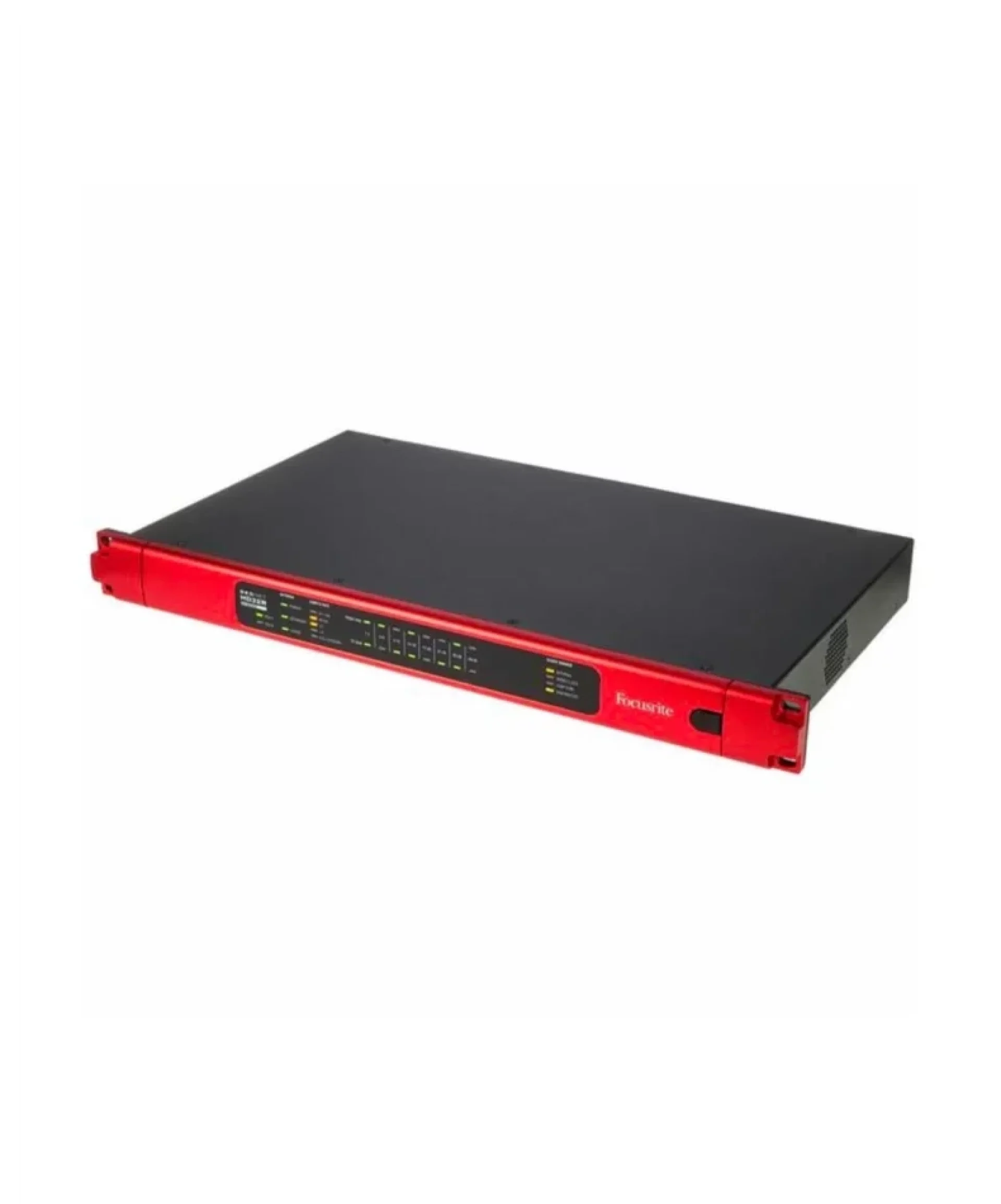

1U rack корпус

RedNet HD32R е предназначен за монтаж в стандартен 19-инчов rack и заема 1U пространство. Размерите са 482,6 x 263 x 44,5 mm, а теглото е 3,9 kg.

Охлаждането е пасивно чрез естествена конвекция и устройството няма необходимост от вентилатор.

Комплект за професионална инсталация

В комплекта са включени два IEC захранващи кабела, два фиксатора за IEC конекторите и 2-метров Cat 6 Ethernet кабел.

Предоставя се и документация с достъп до RedNet Control, Dante Controller и необходимия софтуер за конфигуриране на системата.
