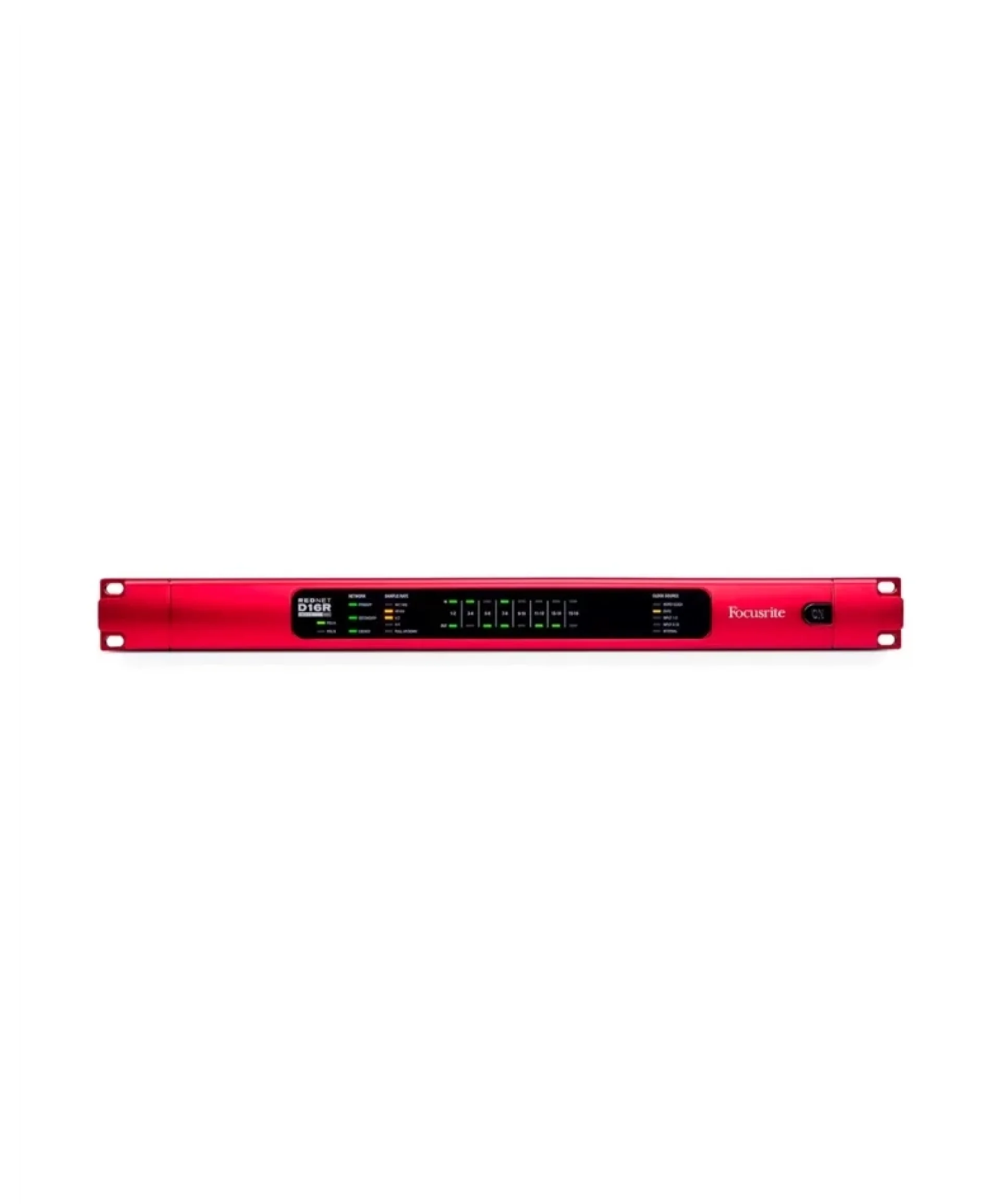

Focusrite RedNet D16R MkII 16x16 AES3 Dante аудио интерфейс

16x16 AES3 интерфейс за Dante мрежи

Focusrite RedNet D16R MkII е предназначен за свързване на професионално AES3 цифрово аудио оборудване към Dante Audio-over-IP мрежа. Подходящ е за цифрови миксери, усилватели, broadcast системи, постпродукционни студиа и други устройства с AES3 връзка.

Устройството предлага 16 входни и 16 изходни цифрови AES3 аудиоканала. Това не означава 16 отделни физически входни и 16 отделни изходни букси – многоканалното AES3 аудио се пренася чрез двата DB25 конектора.

Два AES59 DB25 конектора

Двата DB25 конектора използват AES59 Combined Digital I/O конфигурация. Всеки обслужва осем входни и осем изходни AES3 аудиоканала, като общата конфигурация на устройството е 16 x 16.

Този начин на свързване позволява голям брой цифрови канали да бъдат поместени в компактен 1U корпус.

Допълнителен AES3 вход и изход чрез XLR

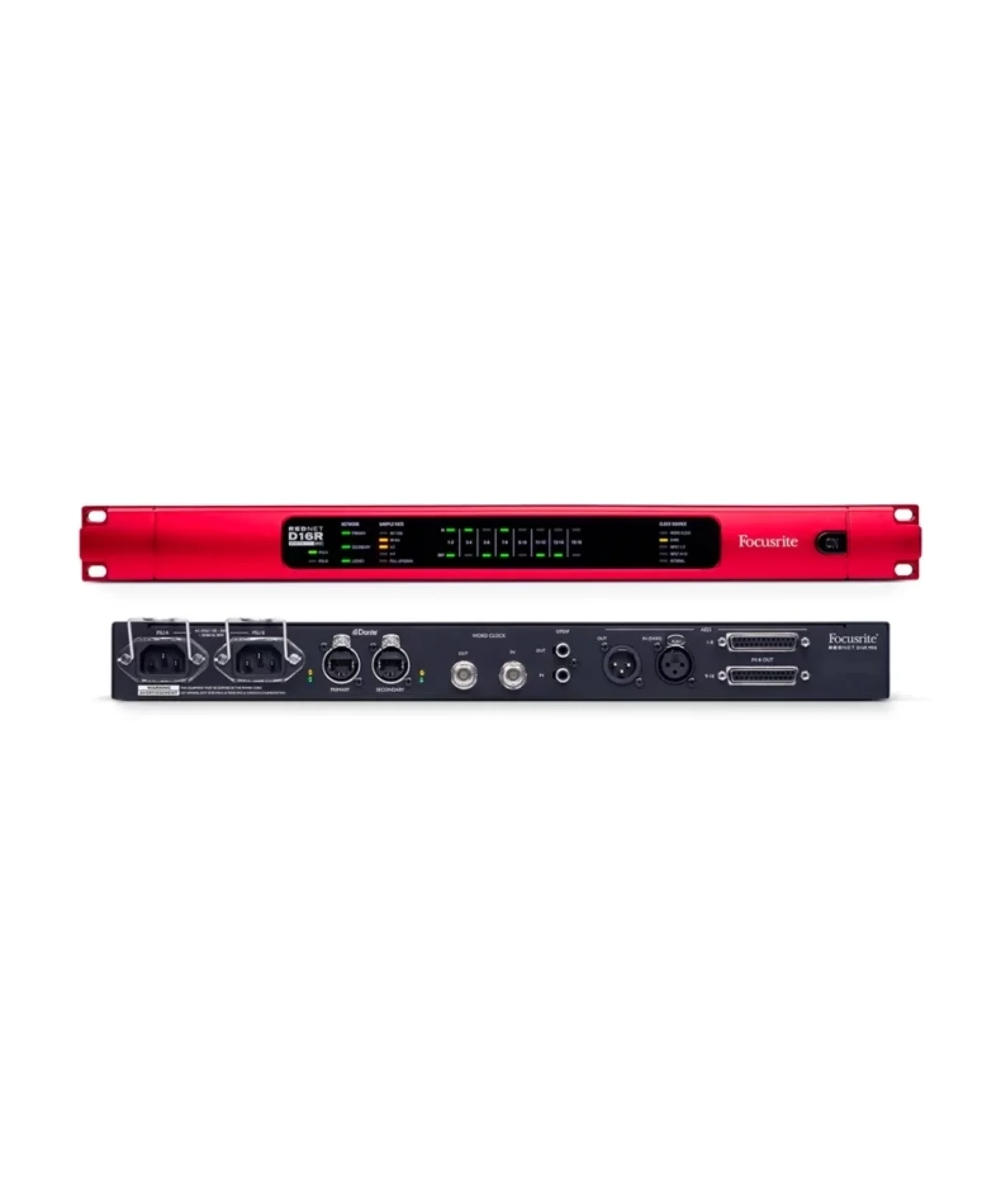

На задния панел има стандартен женски XLR AES3 вход и мъжки XLR AES3 изход.

Важно е, че тези конектори не добавят още канали към 16 x 16 конфигурацията. XLR входът заменя AES3 входни канали 1–2 от DB25, а XLR изходът дублира DB25 изходни канали 1–2. XLR входът може да приема и DARS цифров референтен сигнал.

S/PDIF вход и изход

Предвидени са RCA S/PDIF вход и изход за двуканално цифрово аудио.

S/PDIF също не увеличава общия брой над 16 x 16. S/PDIF входът заменя AES3 входни канали 3–4, а S/PDIF изходът може да бъде настроен да дублира избрана съседна нечетна/четна двойка изходни канали.

Sample Rate Conversion на входовете

RedNet D16R MkII разполага с преобразуване на честотата на дискретизация за AES3 входовете. SRC може да бъде включван или изключван отделно за всяка входна двойка.

Входните Sample Rate конвертори работят със сигнали приблизително от 32 kHz до 214 kHz, което позволява свързването на цифрови устройства, които не работят със същата честота или clock като Dante системата.

Индивидуален контрол на всеки канал

MkII версията добавя независимо регулиране на нивото за всеки входен и изходен канал чрез RedNet Control.

Всеки канал може да бъде атенюиран от −78 dB до 0 dB на стъпки от 1 dB. Поддържат се и Mute и Dim функции, като Dim намалява нивото с 20 dB.

24-bit/192 kHz цифрово аудио

Устройството работи с 24-bit цифрово аудио и поддържа:

44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz.

Поддържат се и стандартни Pull Up / Pull Down режими за професионални broadcast и постпродукционни приложения.

Резервирана Dante мрежа

Двата заключващи etherCON конектора могат да работят в Redundant или Switched режим.

При Redundant режим Primary и Secondary се свързват към две независими мрежи, осигурявайки автоматично преминаване към резервната връзка при проблем. При Switched режим портовете работят чрез вградения мрежов суич и позволяват последователно свързване на устройства.

AES67 съвместимост

RedNet D16R MkII поддържа AES67, което позволява интегрирането му и в съвместими IP аудиосистеми извън стандартната Dante екосистема. Поддръжката е добавена чрез RedNet Control.

Word Clock и множество clock източници

BNC Word Clock входът позволява Dante системата да бъде синхронизирана към външен студиен clock, а Word Clock изходът може да синхронизира друго цифрово оборудване към системата.

Поддържаните clock източници включват Internal / Word Clock / DARS / AES Input 1–2 / AES Input 9–10 / Dante Network Master.

Двойно резервирано захранване

RedNet D16R MkII разполага с две независими вградени универсални захранвания – PSU A и PSU B – с отделни IEC входове.

Когато и двете са свързани, PSU A е основното захранване, а PSU B остава като резервно и автоматично поема работата при прекъсване на първото. Това е особено полезно при broadcast, live и други критични системи.

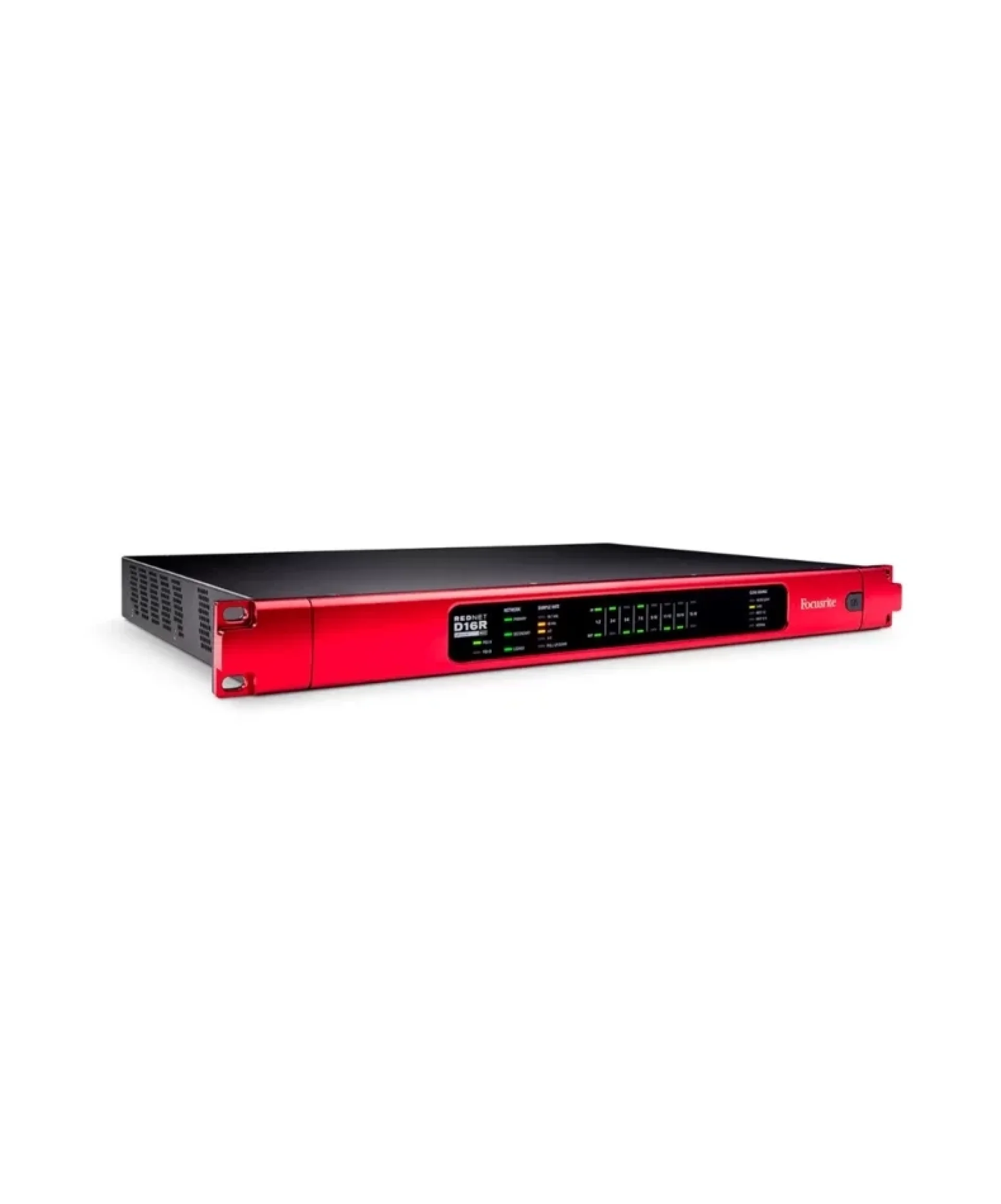

Компактен 1U rack корпус

Устройството заема 1U в стандартен 19-инчов rack. Размерите са 482,6 x 263 x 44,5 mm, а теглото е 3,84 kg.

Охлаждането е пасивно чрез естествена конвекция, без необходимост от вентилатор.

Управление чрез RedNet Control и Dante Controller

RedNet Control позволява управление на нивата, SRC, clock настройките и състоянието на устройството, а Dante Controller се използва за маршрутизирането на аудиоканалите през Dante мрежата.
