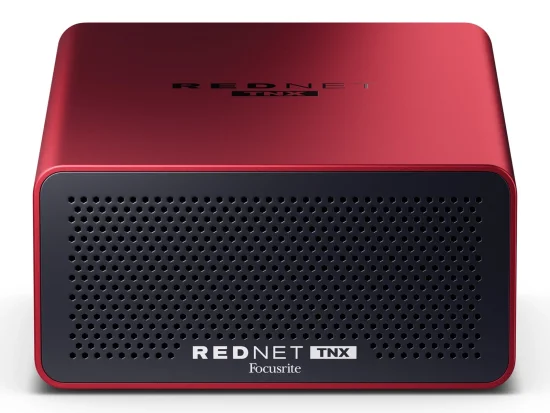

Focusrite RedNet TNX 128x128 Thunderbolt 3 Dante аудио интерфейс

Висококанален Thunderbolt към Dante интерфейс

Focusrite RedNet TNX служи като връзка между компютър с Thunderbolt и професионална Dante Audio-over-IP мрежа. Устройството е предназначено за системи, в които са необходими голям брой цифрови аудиоканали с ниска латентност – звукозаписни студиа, broadcast комплекси, постпродукция, live продукция и immersive аудио системи.

Това не е стандартен аудио интерфейс с XLR, микрофонни предусилватели или аналогови Line входове. Всички аудиоканали се предават цифрово между компютъра и Dante мрежата.

128 x 128 канала до 192 kHz

RedNet TNX стандартно поддържа 128 входни и 128 изходни Dante канала при всички поддържани честоти на дискретизация до 192 kHz.

Тук „128 x 128“ означава 128 цифрови канала от Dante мрежата към компютъра и 128 цифрови канала от компютъра към Dante мрежата, а не 128 физически конектора.

Разширяване до 256 x 256 канала

Чрез платен Dante Ready ъпгрейд RedNet TNX може да бъде разширен до 256 входни и 256 изходни канала при 44,1 / 48 / 88,2 / 96 kHz.

При 176,4 и 192 kHz максималната конфигурация остава 128 x 128 канала. Ъпгрейдът се активира чрез Dante Activator.

Два Thunderbolt 3 порта

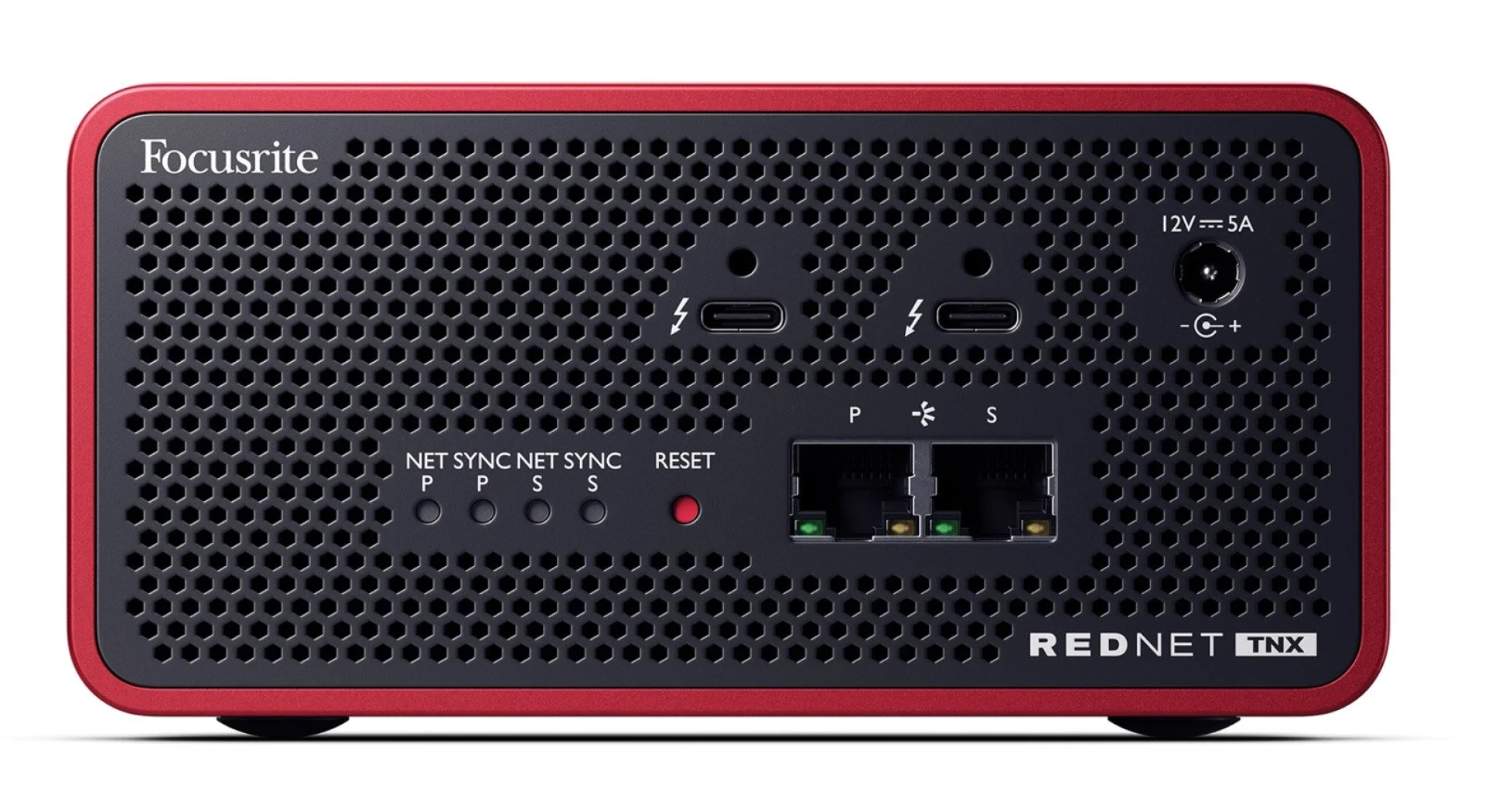

На задния панел са разположени два Thunderbolt 3 Type-C порта. Единият се използва за свързване към съвместим Mac или Windows компютър, а вторият позволява последователно свързване на допълнително Thunderbolt оборудване.

Всеки Thunderbolt порт може да предоставя до 15 W захранване към свързани устройства. Самият RedNet TNX обаче не се захранва през Thunderbolt и изисква включеното външно 12 V / 5 A захранване.

Primary и Secondary Dante мрежа

RedNet TNX разполага с два Gigabit Ethernet RJ45 порта – Primary и Secondary. Те могат да работят в два основни режима.

При Switched режим вторият порт действа като допълнителна мрежова връзка. При Redundant режим Primary и Secondary се свързват към две независими Dante мрежи, така че при отпадане на основната мрежа аудиото автоматично може да премине към резервната.

Gigabit Dante свързаност

Мрежовият интерфейс работи при Gigabit Ethernet – 1000 Mbps. Focusrite посочва съвместимост с Cat 5e или по-висока категория, като в ръководството препоръчва екраниран Cat 6 кабел за Dante системите.

В комплекта е включен 2-метров Cat 6A Ethernet кабел.

24-bit/192 kHz цифрово аудио

RedNet TNX работи с 24-bit PCM аудио и поддържа:

44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz.

Поддържа се и Pull-up/Pull-down за професионални broadcast и постпродукционни приложения.

AES67 и SMPTE ST 2110

Освен Dante, RedNet TNX поддържа AES67 и е съвместим със SMPTE ST 2110 при използване на Dante Domain Manager с необходимия лиценз.

Това го прави подходящ не само за музикални студиа, но и за професионални broadcast и IP-базирани медийни инфраструктури.

RedNet Control 2 и Dante Controller

RedNet TNX се управлява чрез RedNet Control 2, а маршрутизирането на Dante аудиоканалите се извършва чрез Dante Controller.

В DAW програмата устройството се появява като RedNet TNX при macOS или чрез Focusrite Thunderbolt ASIO драйвера при Windows.

Поддръжка на Windows и macOS

RedNet TNX е предназначен за работа със съвместими Windows и macOS компютри с Thunderbolt. Focusrite предлага CoreAudio поддръжка при Mac и Multi-client ASIO/WDM драйвери при Windows.

Компактен корпус

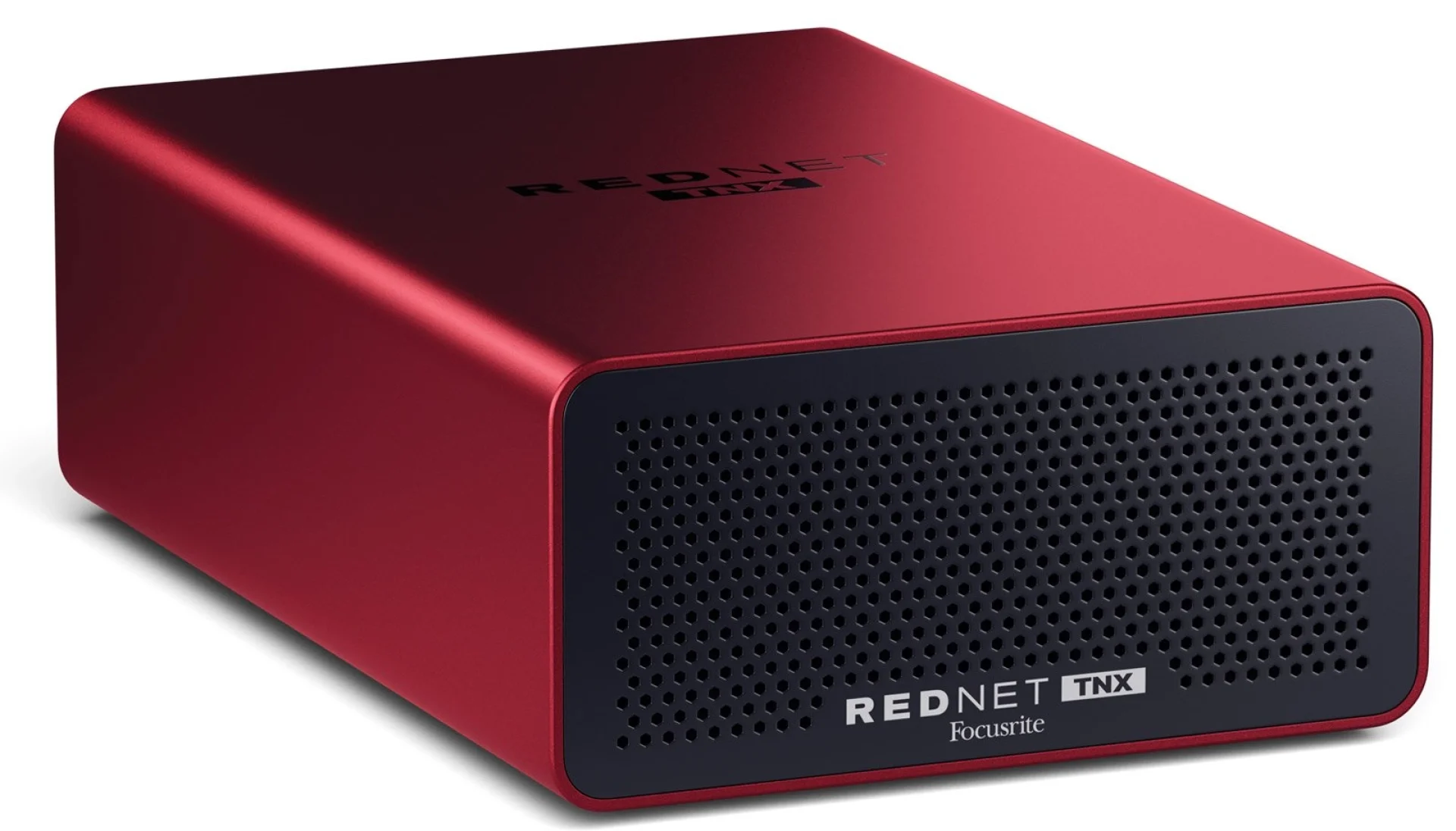

Въпреки високия брой аудиоканали устройството е сравнително компактно – 144 mm широко, 212,4 mm дълбоко и 71,6 mm високо, с тегло 1,49 kg.

От долната страна са предвидени четири M5 резби за закрепване към rack shelf или друга монтажна основа. Необходимите M5 x 12 mm винтове не са включени.

Включени кабели и захранване

Комплектът включва 2-метров Thunderbolt 3 кабел, 2-метров Cat 6A Ethernet кабел, външно захранване и съответния мрежов захранващ кабел.

Захранващият вход на устройството е заключващ 12 V DC / 5 A.
