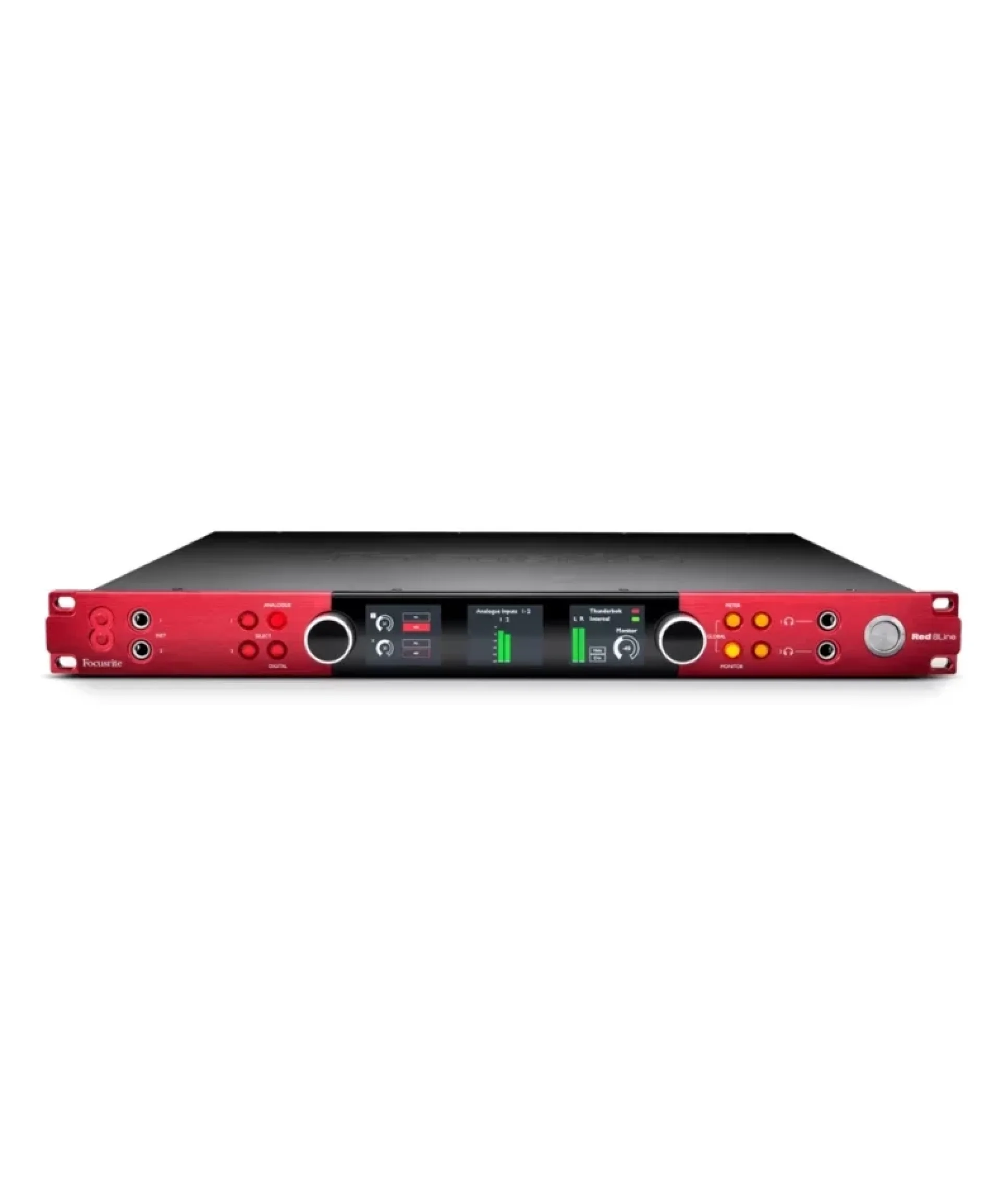

Focusrite Red 8Line 58x64 Thunderbolt 3 / Dante аудио интерфейс

Професионален интерфейс за големи студийни системи

Focusrite Red 8Line комбинира професионална аналогова конверсия, Thunderbolt 3, Pro Tools | HD, Dante, ADAT и S/PDIF в един 1U интерфейс. Подходящ е за звукозаписни и постпродукционни студиа, многоканални системи и инсталации, при които са необходими едновременно локални и мрежови аудиовръзки.

Максималната конфигурация през Thunderbolt достига 58 входни и 64 изходни канала.

Осем аналогови входни канала

Red 8Line разполага с 8 аналогови входни канала общо. Важно е, че двата микрофонни и двата предни инструментални конектора не добавят допълнителни канали над тези осем.

Канали 1 и 2 могат да бъдат превключвани между Mic / Line / Instrument, а канали 3–8 работят като Line входове. Затова интерфейсът има 8, а не 12 отделни аналогови входни канала.

Два Red Evolution микрофонни предусилвателя

Входни канали 1 и 2 разполагат с дистанционно управлявани Red Evolution предусилватели с усилване до 63 dB. Всеки канал предлага независимо 48 V фантомно захранване, обръщане на полярността, 80 Hz High-Pass Filter и Air режим.

Air променя входния импеданс от 6,2 kΩ на 2,2 kΩ и оформя честотната характеристика за по-изразено присъствие.

Два Hi-Z инструментални входа

На предния панел са разположени два 6,35 mm Hi-Z инструментални входа с импеданс 2,3 MΩ. Те са подходящи за директно свързване на електрическа китара или бас.

Тези входове използват аналогови канали 1 и 2, така че не увеличават общия брой от 8 аналогови входа.

58 входни канала – как се получават

Официалното означение 58 In не означава 58 физически букси. При 44,1 или 48 kHz конфигурацията е:

8 аналогови входни канала / 16 ADAT входни канала / 2 S/PDIF входни канала / 32 Dante входни канала = 58 входни канала

Това е причината двата микрофонни предусилвателя да не се прибавят отделно към осемте Line входа – каналите 1 и 2 могат да бъдат превключвани между Mic, Line и Instrument.

64 изходни канала

Максималната изходна конфигурация включва:

8 аналогови Line канала / 2 Monitor канала / 4 канала от двата стерео изхода за слушалки / 16 ADAT / 2 S/PDIF / 32 Dante = 64 изходни канала

По този начин физическите и цифровите изходи заедно образуват максималната конфигурация 64 Out.

Осем балансирани Line входа и изхода

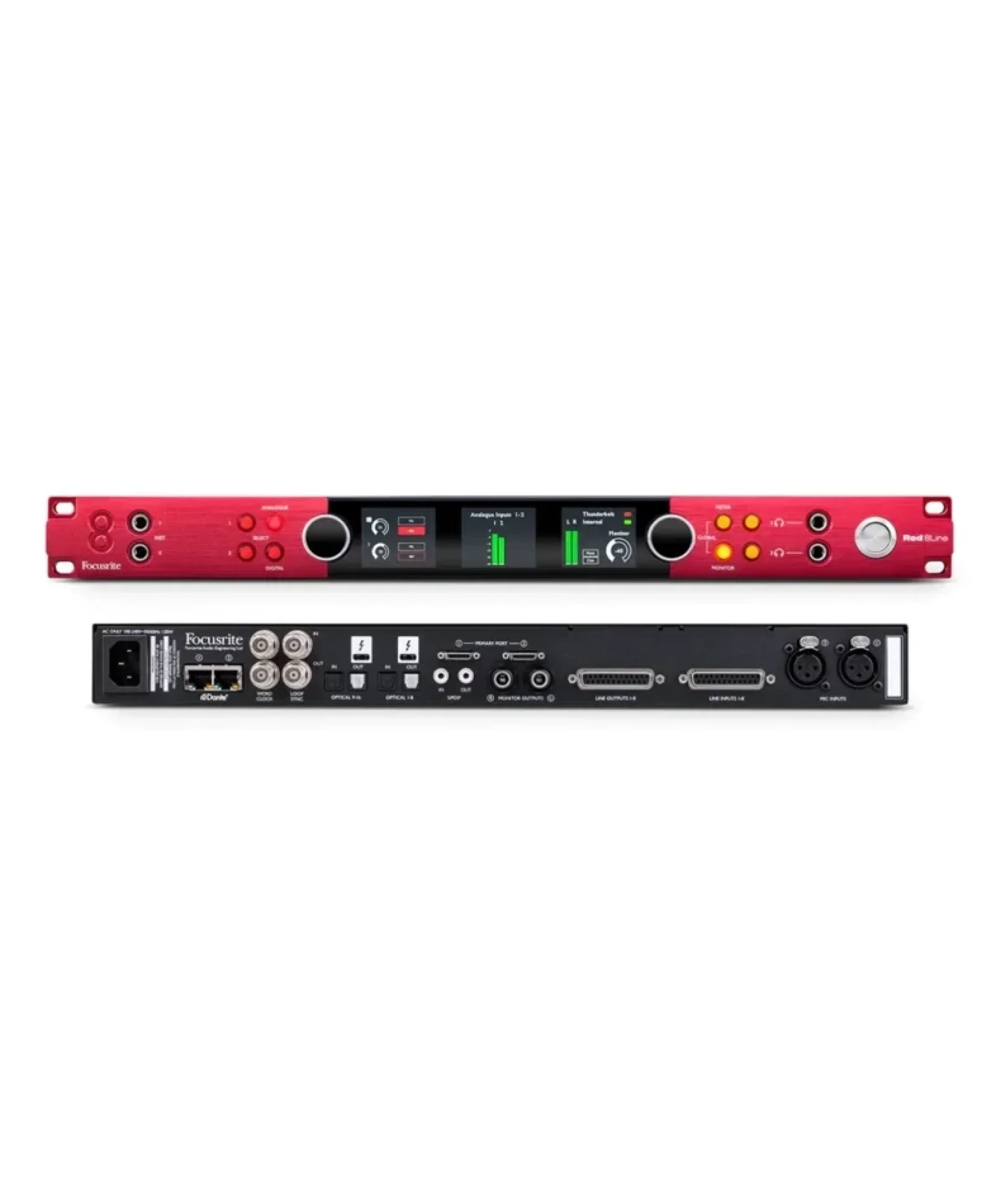

Осемте Line входни и осемте Line изходни канала са изведени чрез DB25 конектори на задния панел. Работното ниво може да бъде избирано между +18 dBu и +24 dBu.

Line входовете предлагат динамичен диапазон около 119 dB, а Line изходите достигат 121 dB A-претеглено.

32x32 Dante Audio-over-IP

Двата Ethernet порта осигуряват до 32 входни и 32 изходни Dante канала, което позволява Red 8Line да бъде интегриран в големи Audio-over-IP системи и да обменя аудио с Focusrite RedNet и съвместими Dante устройства.

Dante позволява лесно разширяване на системата с допълнителни входове, изходи, предусилватели и конвертори по стандартна Ethernet мрежа.

До 16x16 ADAT

Двата оптични входа и двата оптични изхода осигуряват до:

16x16 канала при 44,1 / 48 kHz / 8x8 при 88,2 / 96 kHz / 4x4 при 176,4 / 192 kHz

Това позволява свързване на допълнителни предусилватели и AD/DA конвертори.

S/PDIF вход и изход

Red 8Line разполага с двуканален S/PDIF вход и изход. Налична е коаксиална RCA връзка, като оптичните портове могат да предоставят и оптичен S/PDIF режим до 96 kHz според конфигурацията.

Thunderbolt 3

Двата Thunderbolt 3 порта позволяват връзка с Mac или съвместим Windows компютър, както и последователно свързване на допълнителни Thunderbolt устройства.

През Thunderbolt Red 8Line предоставя до 58 входни и 64 изходни канала към DAW.

Pro Tools | HD чрез Mini DigiLink

Двата Mini DigiLink порта позволяват директна интеграция с Pro Tools | HD системи. Всеки DigiLink конектор поддържа до 32 входни и 32 изходни канала, а общата възможна конфигурация достига 58 x 64.

Режимът на хост може да бъде превключван между Thunderbolt и Pro Tools | HD от предния панел или чрез RedNet Control.

Професионален мониторинг

Red 8Line разполага с отделни L/R балансирани Monitor изходи и поддържа управление на моно, стерео и многоканални мониторни конфигурации до 7.1.2.

Системата може да бъде управлявана и чрез Focusrite RedNet R1 за по-удобен настолен контрол при многоканални и immersive конфигурации.

Два независими изхода за слушалки

На предния панел има два отделни 6,35 mm стерео изхода за слушалки. Всеки може да бъде управляван независимо и поддържа слушалки с импеданс от 32 до 600 Ω.

Динамичният диапазон е 114 dB, а изходният импеданс е 10 Ω.

24-bit/192 kHz конверсия

Red 8Line поддържа 24-bit аудио при:

44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz.

A/D преобразувателите предлагат динамичен диапазон до 119 dB, а D/A преобразувателите – до 121 dB A-претеглено.

Word Clock и Loop Sync

BNC Word Clock входът и изходът позволяват синхронизация с професионално цифрово оборудване. Налични са също Loop Sync вход и изход за интеграция в Pro Tools | HD системи.

Clock източникът може да бъде Internal / ADAT / S/PDIF / Word Clock / Loop Sync / Dante Network Master.

Три LCD дисплея

Предният панел разполага с три цветни LCD дисплея за измерване на входни и изходни нива и показване на настройките на интерфейса.

Управлението и маршрутизирането могат да се извършват и чрез RedNet Control 2.

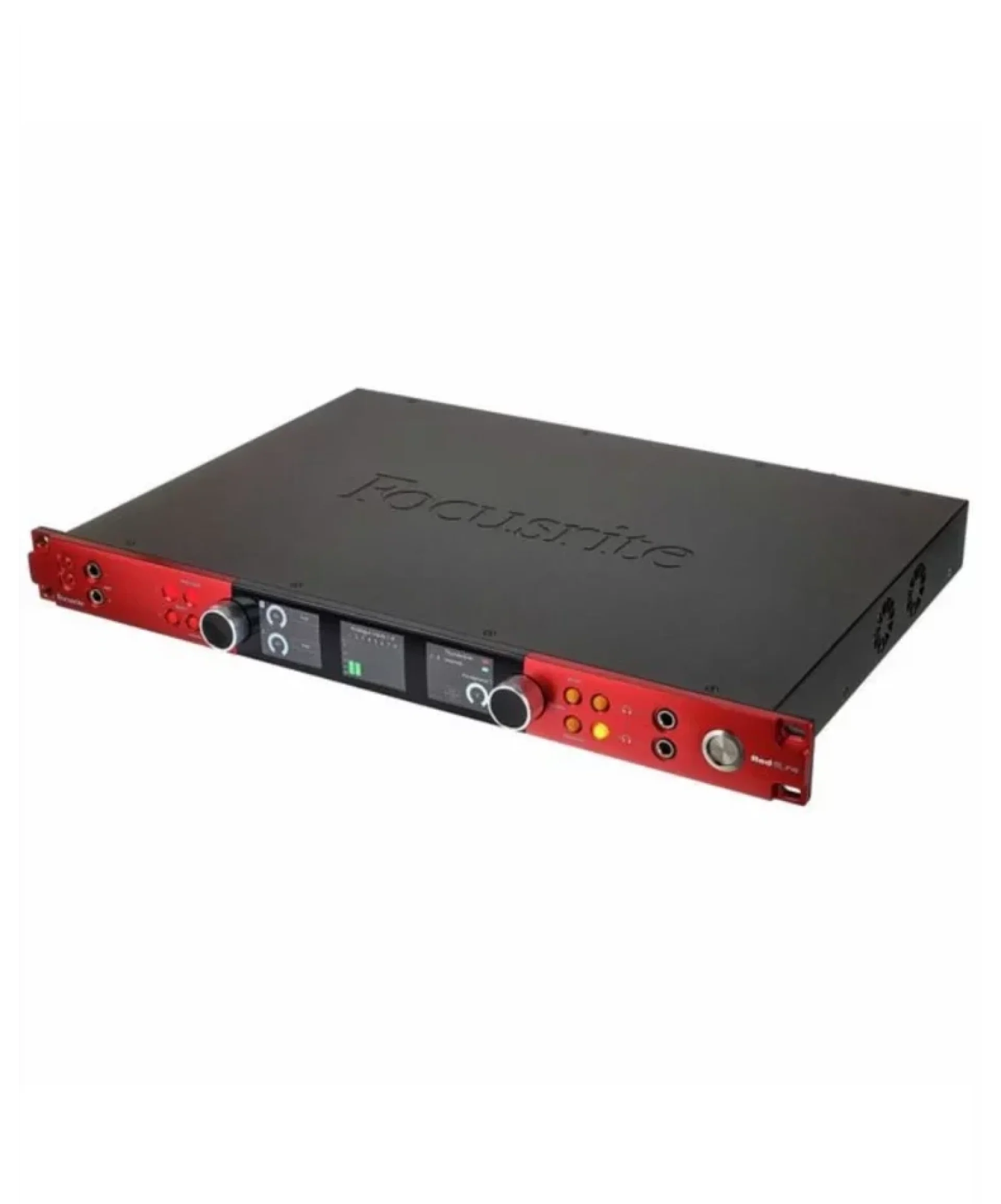

1U rack корпус и вградено захранване

Red 8Line заема 1U в стандартен 19-инчов rack. Захранването е вградено и работи при 100–240 V AC чрез стандартен IEC кабел.

Теглото е 4,84 kg, а максималната консумация е 120 W. В комплекта се предоставят IEC захранващ кабел и 2-метров Thunderbolt 3 кабел.
