Focusrite RedNet X2P 2x2 Dante аудио интерфейс

Компактен интерфейс за Dante аудиосистеми

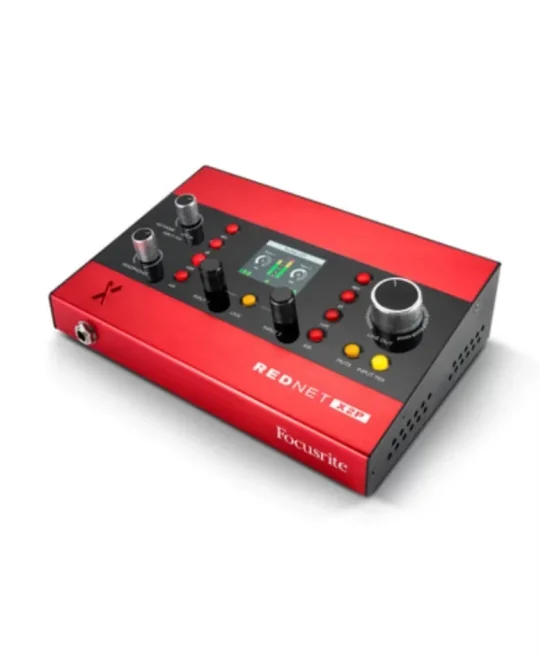

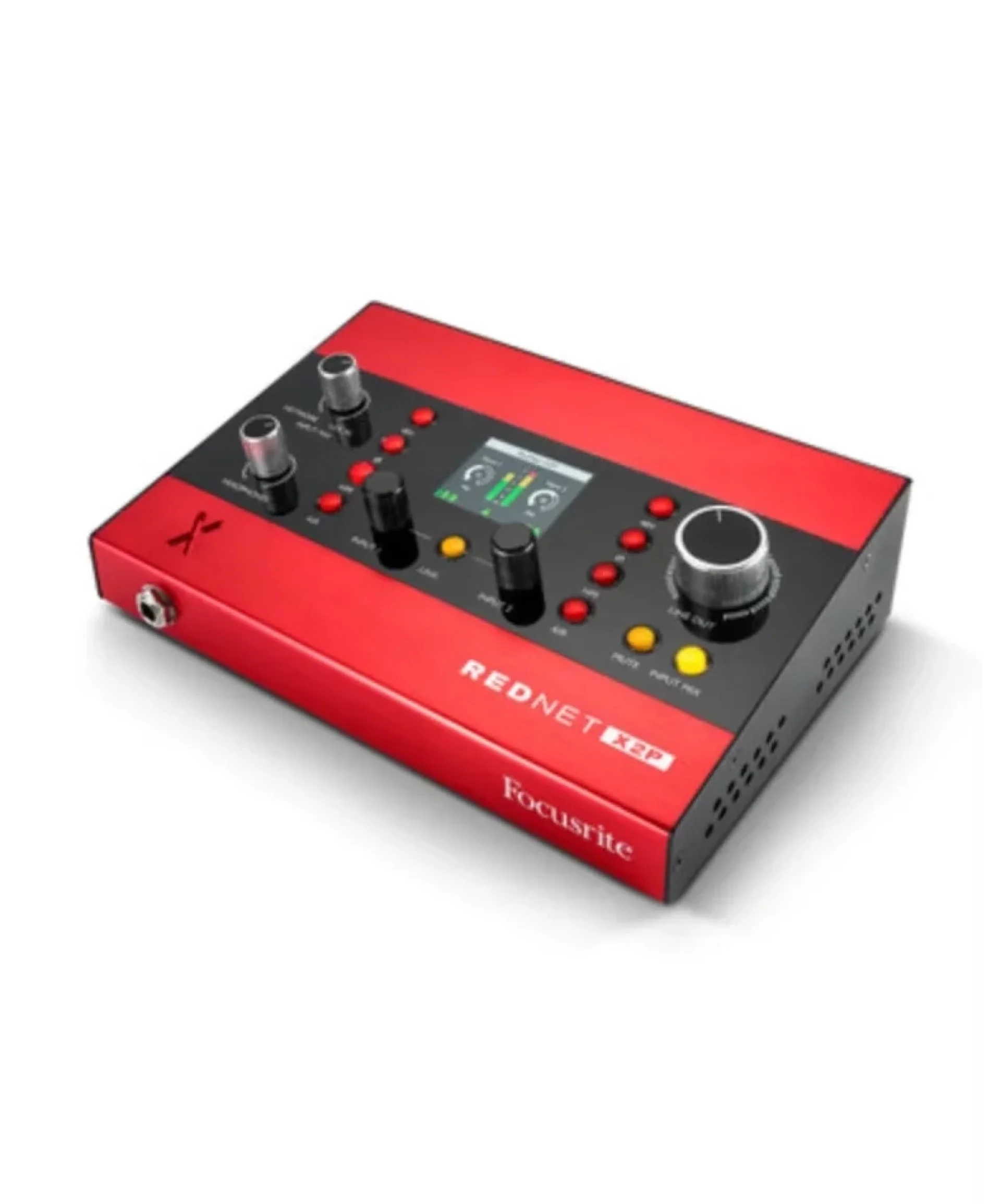

Focusrite RedNet X2P е професионален 2x2 аналогов интерфейс за Dante Audio-over-IP мрежи. Той добавя два локални входни и два аналогови изходни канала към съвместима Focusrite Red, RedNet или друга Dante система.

Аудиосигналът, управлението, синхронизацията и захранването могат да преминават по един Ethernet кабел, когато устройството е свързано към съвместим PoE мрежов суич или PoE инжектор. RedNet X2P няма стандартна USB връзка към компютър.

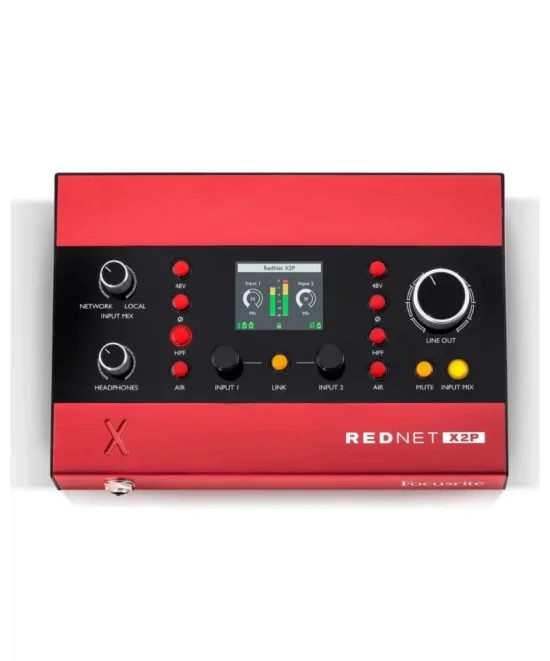

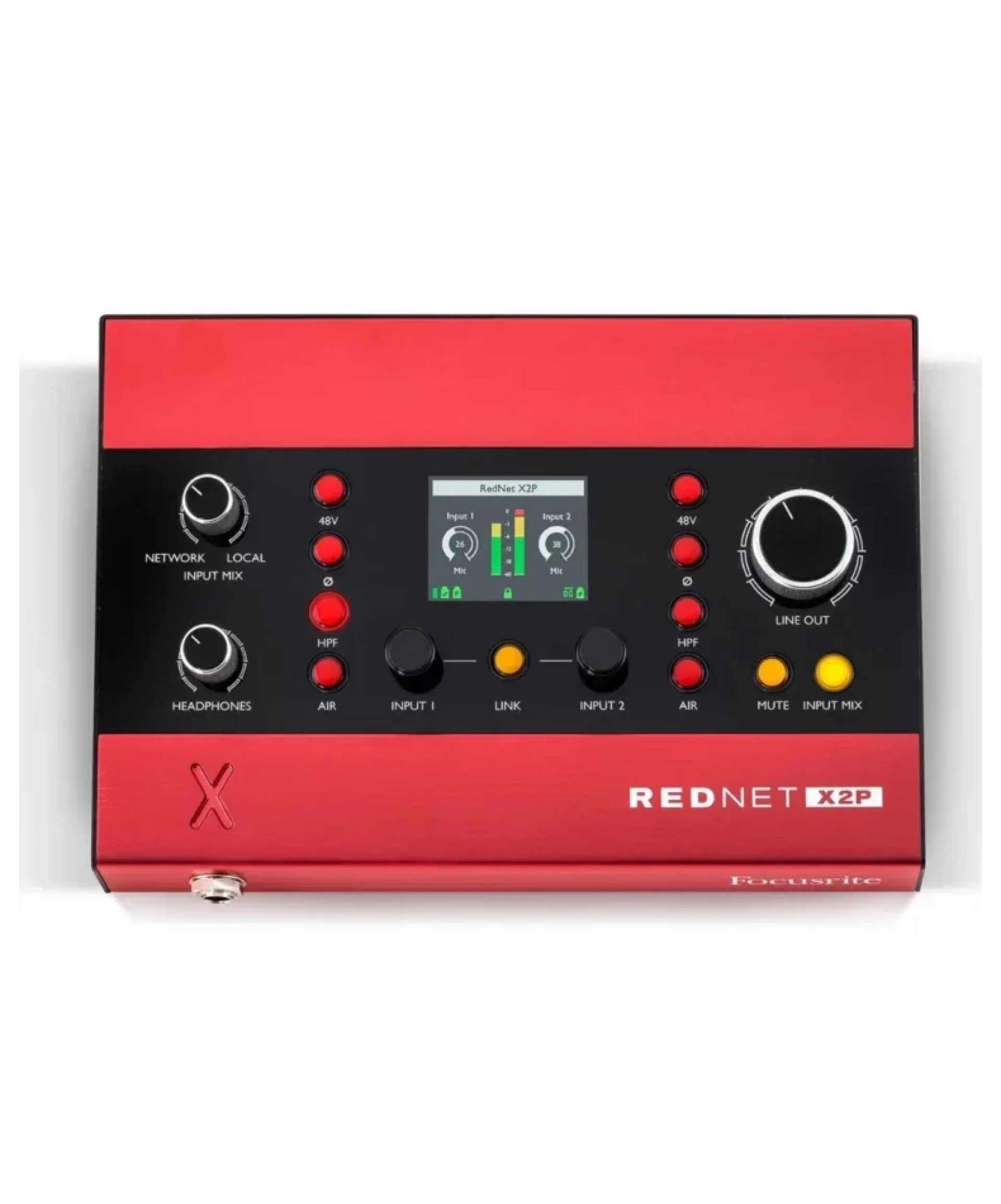

Два Red Evolution предусилвателя

Двата заключващи комбинирани конектора приемат микрофонен, линеен или инструментален сигнал. Балансираната XLR част се използва за микрофонни и линейни източници, а 6,35 mm жакът – за инструментален сигнал.

Предусилвателите предлагат усилване от 0 до 68 dB на стъпки от 1 dB. Двата канала могат да се настройват независимо или да бъдат свързани чрез функцията Link.

Air режим

Air режимът променя входния импеданс на предусилвателя и честотната му характеристика. При активиране входният импеданс се променя от 6,2 kΩ на 2,2 kΩ, като се добавя подчертаване от приблизително 2 dB при 10 kHz.

Функцията е предназначена да добави повече яснота и присъствие към вокали и акустични инструменти, наподобявайки характера на класическите трансформаторни ISA предусилватели.

Независимо управление на входовете

Всеки вход разполага с отделно 48 V фантомно захранване, обръщане на полярността, Air режим и високочестотен филтър.

Високочестотният филтър работи при 80 Hz с наклон 12 dB на октава и може да бъде включван независимо за всеки канал.

Локален мониторен миксер

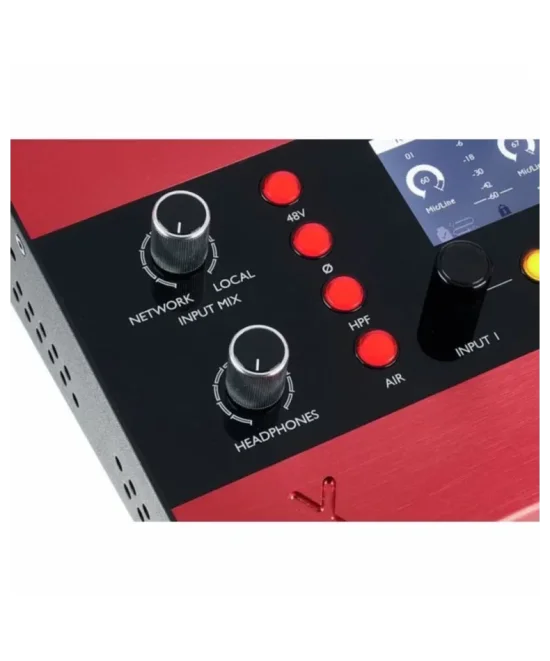

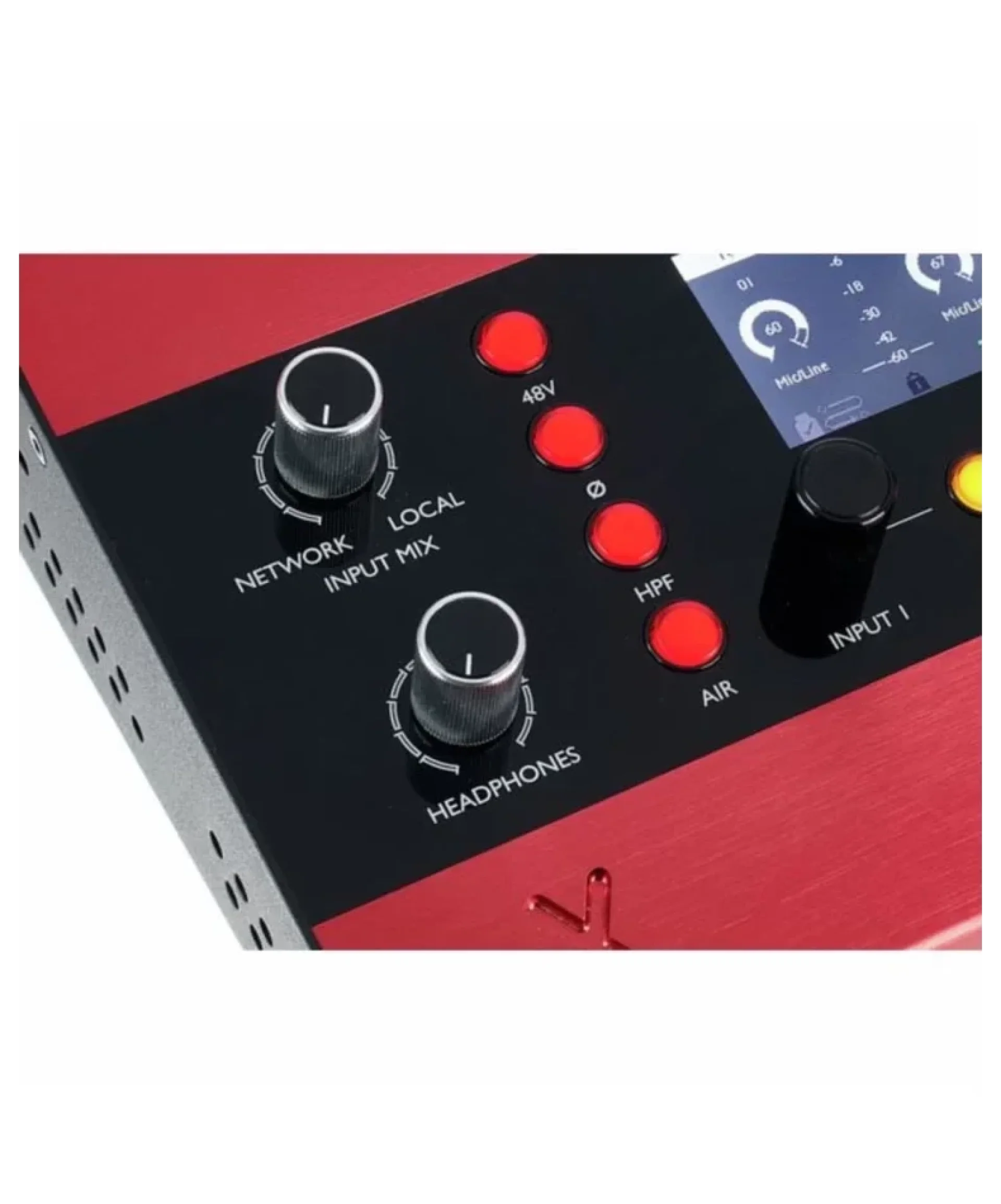

Регулаторът Network/Local Mix позволява плавно смесване на сигнала от Dante мрежата с двата локални входа. Това осигурява удобен „more me“ мониторинг, при който изпълнителят може да увеличи собствения си сигнал спрямо мониторния микс от студиото.

Комбинираният сигнал винаги се подава към изхода за слушалки и може да бъде насочен и към двата XLR линейни изхода чрез бутона Input Mix.

Стерео линейни изходи

Двата балансирани мъжки XLR изхода могат да бъдат свързани към активни студийни монитори, усилвател или друга техника с линейни входове.

Референтното изходно ниво може да бъде превключвано между +18 dBu и +24 dBu. Линейните изходи предлагат динамичен диапазон 120 dB и честотна характеристика 20 Hz – 35 kHz ±0,1 dB.

Изход за слушалки

Предният 6,35 mm стерео изход за слушалки разполага със собствен регулатор на нивото и поддържа слушалки с импеданс от 32 до 600 Ω.

Изходът предлага динамичен диапазон 117 dB, изходен импеданс 5 Ω и честотна характеристика 20 Hz – 20 kHz ±0,2 dB.

Dante мрежова свързаност

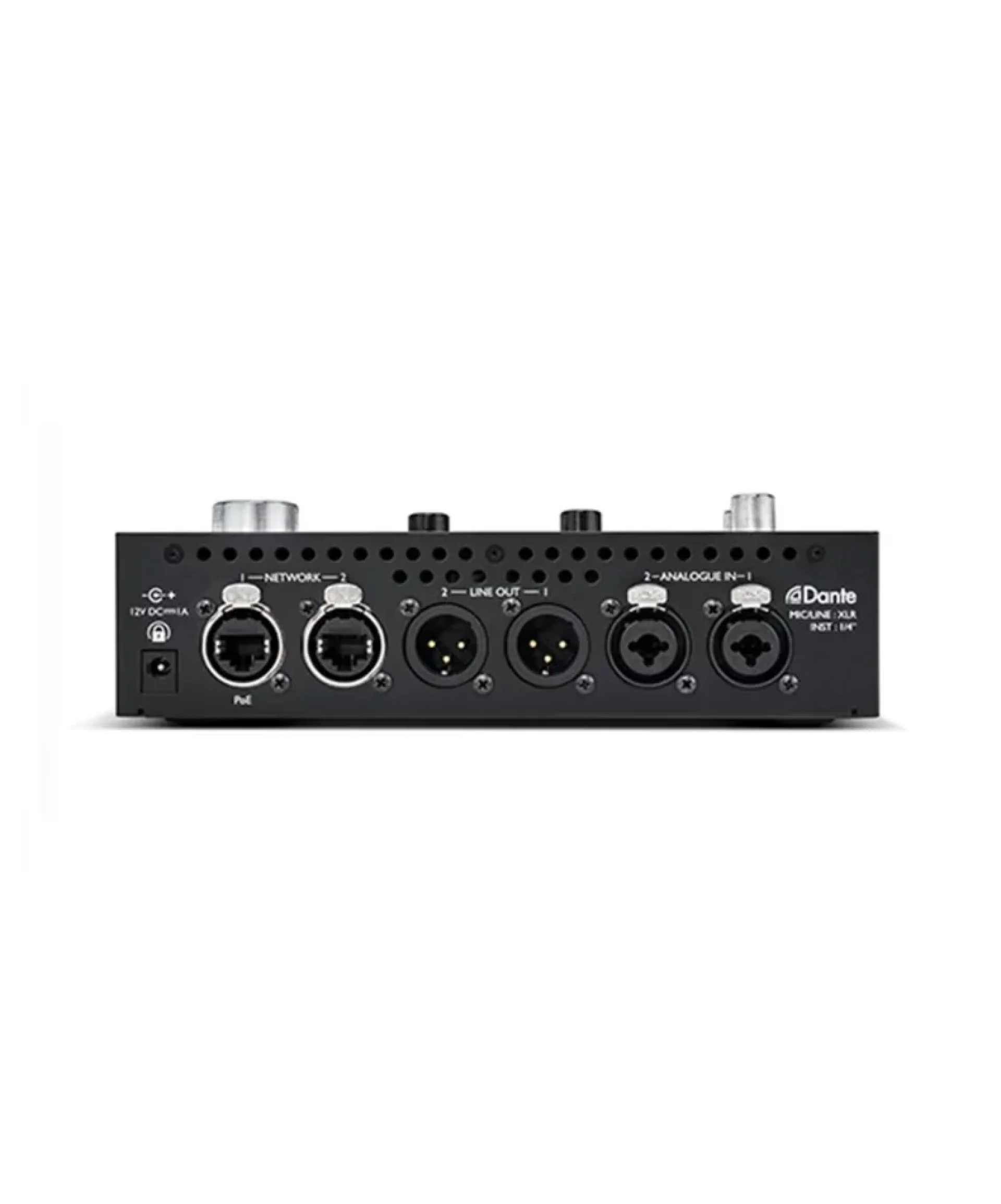

Устройството разполага с два заключващи etherCON конектора, които са съвместими и със стандартни RJ45 конектори. Необходимо е използването на Gigabit Ethernet мрежа и кабел Cat 5e или Cat 6.

Вторият мрежов порт може да се използва за последователно свързване на допълнително устройство. Двата порта работят като вграден двупортов суич и не могат да бъдат конфигурирани като Primary и Secondary портове за резервирана Dante мрежа.

Захранване чрез PoE или адаптер

RedNet X2P може да се захранва чрез PoE по първия Ethernet порт или чрез включения заключващ адаптер 12 V DC / 1,2 A.

PoE е съвместимо със стандарта IEEE 802.3af Class 0. Вторият Ethernet порт не приема и не предава PoE захранване. При едновременно свързване на PoE и адаптера основният източник е PoE.

Управление и заключване на настройките

Параметрите могат да бъдат управлявани локално или дистанционно чрез RedNet Control 2. Поддържат се управление на gain, входни функции, маршрутизиране и наблюдение на нивата и състоянието на мрежата.

Функцията Front Panel Lockout позволява да бъдат заключени настройките на предусилвателите, изходите или и двете групи контроли. Така изпълнителят може да управлява нивото на слушалките, без случайно да промени входното усилване.

Монтаж на микрофонна стойка

Корпусът разполага с гумени крачета за настолна употреба и с вградена резба 3/8" BSW за монтаж върху микрофонна стойка. Предвиден е и Kensington Lock слот за физическо обезопасяване на устройството.

Корпусът е изработен около здрава алуминиева конструкция и се охлажда чрез естествена конвекция без вентилатор.

Включен комплект

Комплектът включва RedNet X2P, Ethernet кабел, заключващ захранващ адаптер, начално ръководство, документация за безопасност и регистрационна карта.

След регистрация са предоставени връзки за RedNet Control, Dante Controller и Dante Virtual Soundcard.
