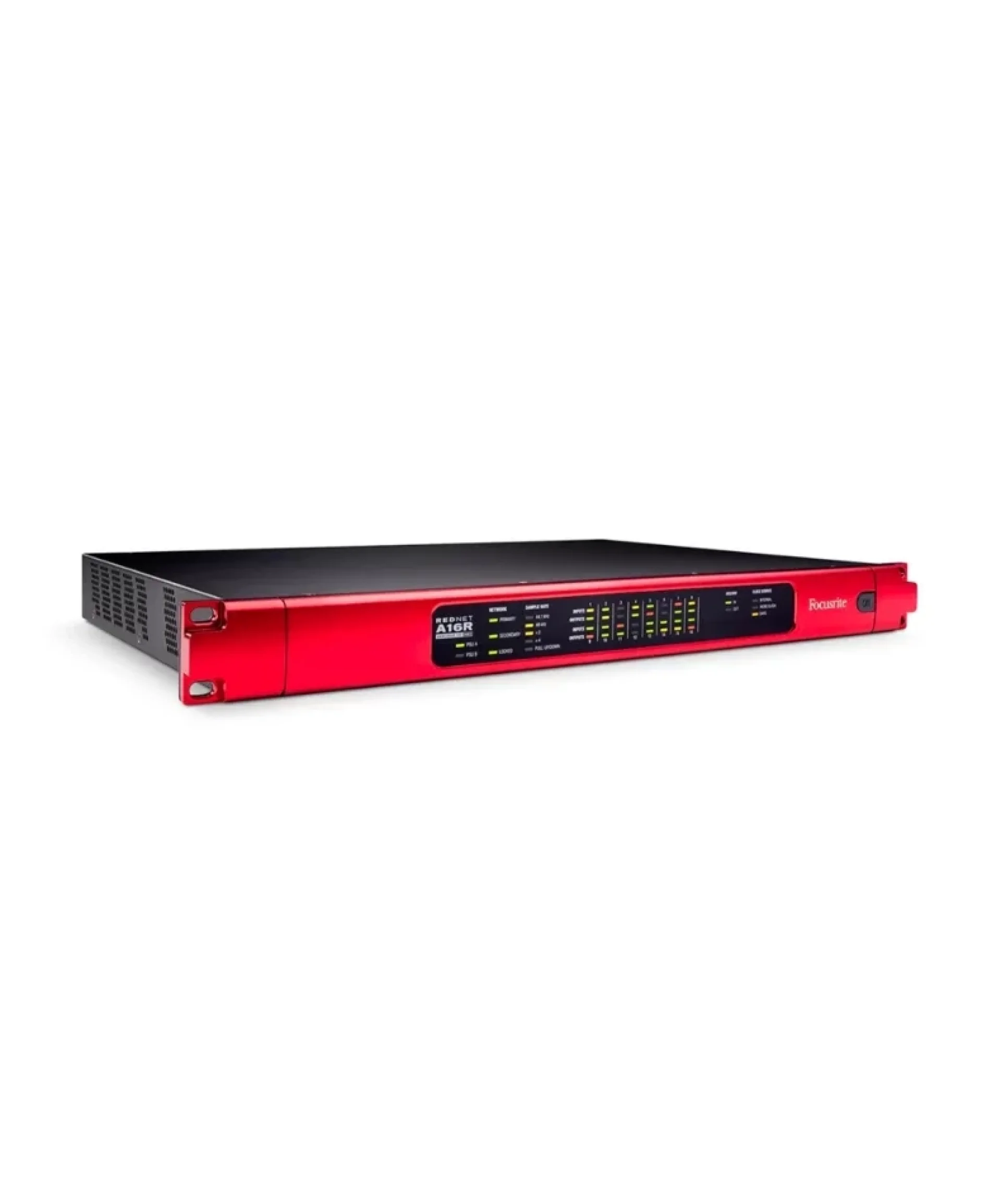

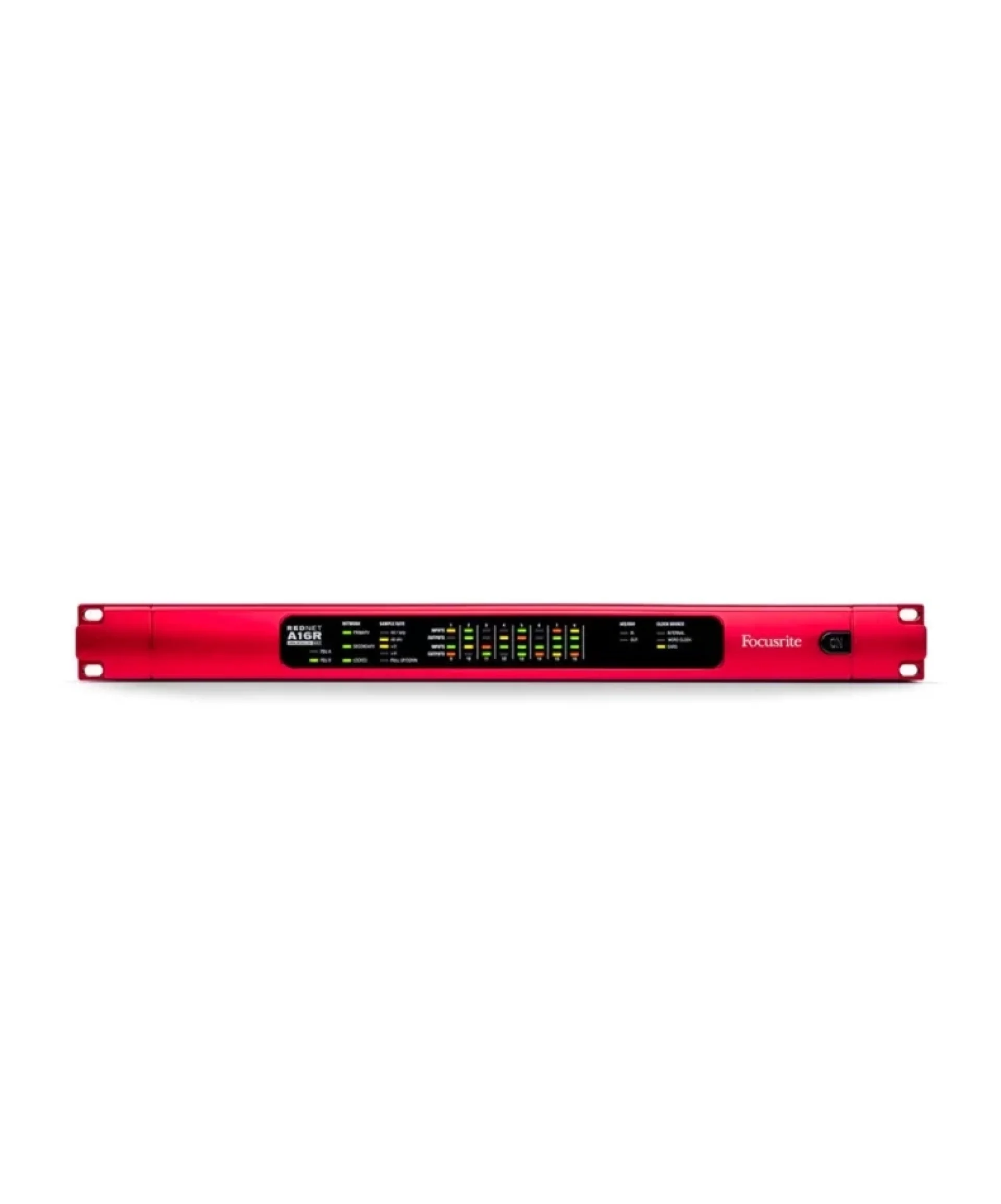

Focusrite RedNet A16R MKII 16x16 Dante аналогов аудио интерфейс

16 аналогови входа и 16 аналогови изхода за Dante

Focusrite RedNet A16R MKII е професионален 1U интерфейс, създаден за прехвърляне на многоканално аналогово аудио към и от Dante мрежа. Той предоставя 16 аналогови входни и 16 аналогови изходни канала, което го прави подходящ за свързване на аналогови миксери, процесори, outboard оборудване, мониторни системи и други професионални устройства към Dante инфраструктура.

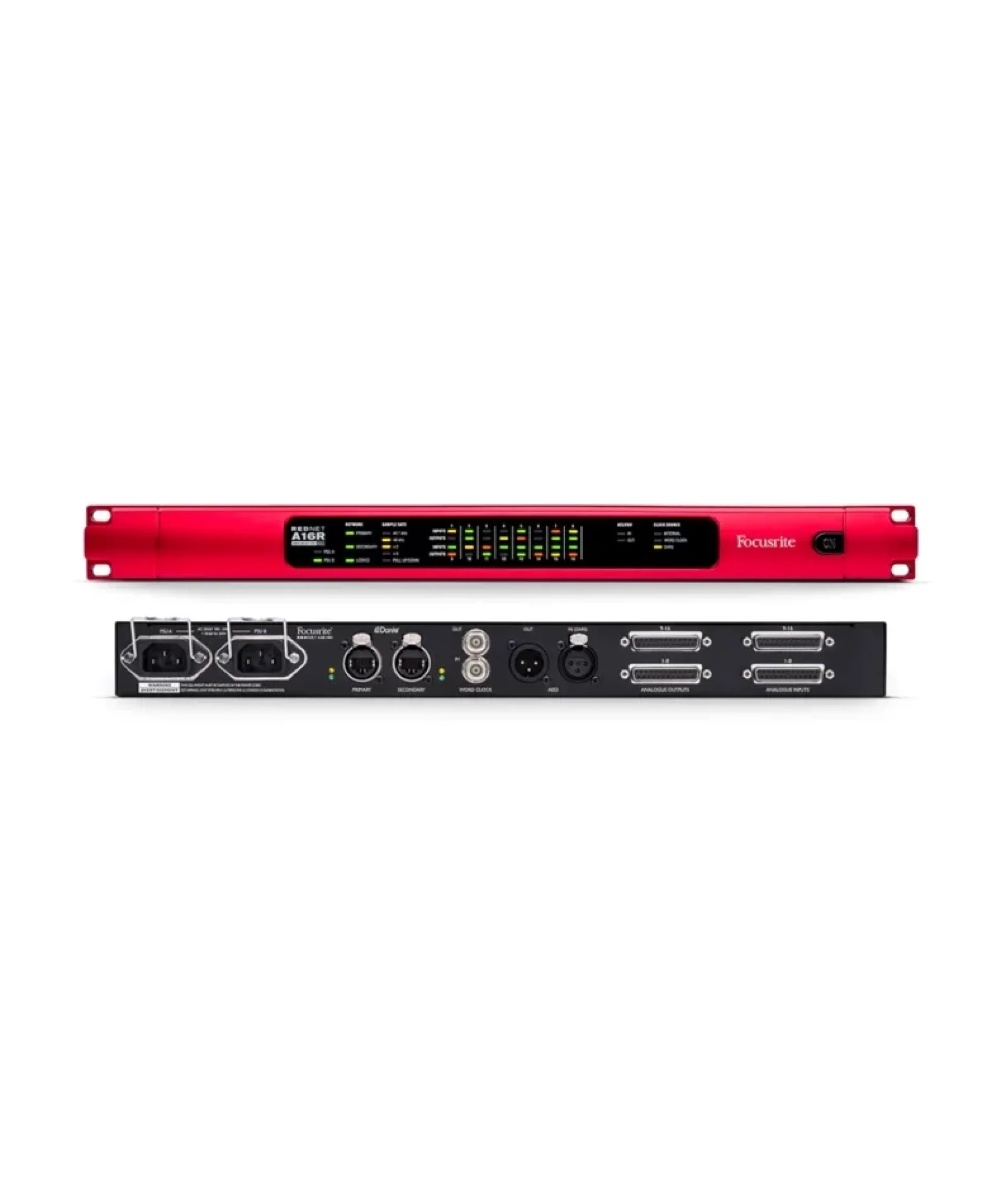

Четири DB25 конектора

Аналоговите входове и изходи са разположени върху четири DB25 конектора по стандарта AES59/Tascam Analog. Два DB25 конектора обслужват 16-те аналогови входа, а останалите два – 16-те аналогови изхода.

Всеки DB25 пренася осем отделни аналогови аудиоканала, което позволява голям брой връзки в компактен 1U корпус.

Допълнителен 2-канален AES3 вход и изход

Освен 16x16 аналогова конфигурация RedNet A16R MKII предлага стерео AES3 вход и изход чрез стандартни XLR конектори.

При стандартни и двойни sample rate честоти AES3 сигналът работи като канали 17–18. При 176,4 и 192 kHz входните канали 17–18 не могат да се използват едновременно с всичките 16 аналогови входа – тогава може да се избере между 16 аналогови канала или 14 аналогови + 2 AES3 канала.

Прецизна A/D и D/A конверсия

RedNet A16R MKII е проектиран за професионални системи, където качеството на аналогово-цифровото и цифро-аналоговото преобразуване е критично.

Аналоговите входове и изходи работят с превключваемо референтно ниво +18 dBu или +24 dBu при 0 dBFS, а честотната характеристика е 20 Hz – 20 kHz ±0,1 dB.

Индивидуално регулиране на всеки канал

Една от основните характеристики на версията MKII е възможността всеки аналогов и цифров входен и изходен канал да бъде настройван индивидуално чрез RedNet Control.

Нивото може да бъде регулирано от −78 dB до 0 dB на стъпки от 1 dB, като за всеки канал са налични и Mute и Dim. Функцията Dim намалява нивото с 20 dB. Това позволява прецизно калибриране на многоканални системи.

Sample Rate Conversion за AES3

AES3 входът разполага със Sample Rate Converter, който позволява използване на външно AES3 оборудване с различна честота на дискретизация или различен clock от Dante системата.

SRC приема входни честоти приблизително от 32 до 216 kHz, което значително улеснява интеграцията на различни цифрови устройства.

До 24-bit/192 kHz

RedNet A16R MKII поддържа 24-bit цифрово аудио при:

44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz.

Поддържат се и Pull Up/Pull Down режими, използвани при професионални broadcast и постпродукционни системи.

Резервирана Dante мрежа

Двата заключващи etherCON порта могат да работят като Primary и Secondary Dante връзки. При Redundant режим устройството може да бъде свързано към две отделни мрежи, така че при прекъсване на основната връзка системата автоматично да премине към резервната.

В Switched режим вторият порт може да се използва за последователно свързване на допълнително мрежово оборудване.

Двойно резервирано захранване

RedNet A16R MKII разполага с две независими вътрешни захранвания – PSU A и PSU B, всяко със собствен заключващ IEC вход.

Когато и двете са свързани, PSU A работи като основно, а PSU B остава в готовност и автоматично поема работата при проблем с основното захранване. Това го прави подходящ за критични live, broadcast и инсталационни системи.

Word Clock и DARS синхронизация

BNC Word Clock входът и изходът позволяват синхронизация към външен master clock или използване на устройството като част от по-голяма цифрова система.

AES3 XLR входът може да приема и DARS – Digital Audio Reference Signal, който може да бъде използван като външен clock източник.

AES67, AES70 и SMPTE ST 2110

RedNet A16R MKII е съвместим с AES67 и AES70. Поддържа и SMPTE ST 2110 при работа с подходящ Dante Domain Manager лиценз, което го прави подходящ за професионални IP-базирани broadcast и медийни инфраструктури.

Управление чрез RedNet Control

RedNet Control позволява дистанционно управление на входните и изходните нива, Mute, Dim, работното ниво +18/+24 dBu, clock настройките, AES3 SRC и останалите параметри.

Маршрутизирането на аудиосигналите в Dante мрежата се извършва чрез Dante Controller.

Подходящ за професионални системи

Двойната мрежова и захранваща резервираност, заключващите конектори и 1U rack конструкцията правят RedNet A16R MKII подходящ за звукозаписни студиа, broadcast, live продукция, постпродукция и постоянни професионални инсталации.
