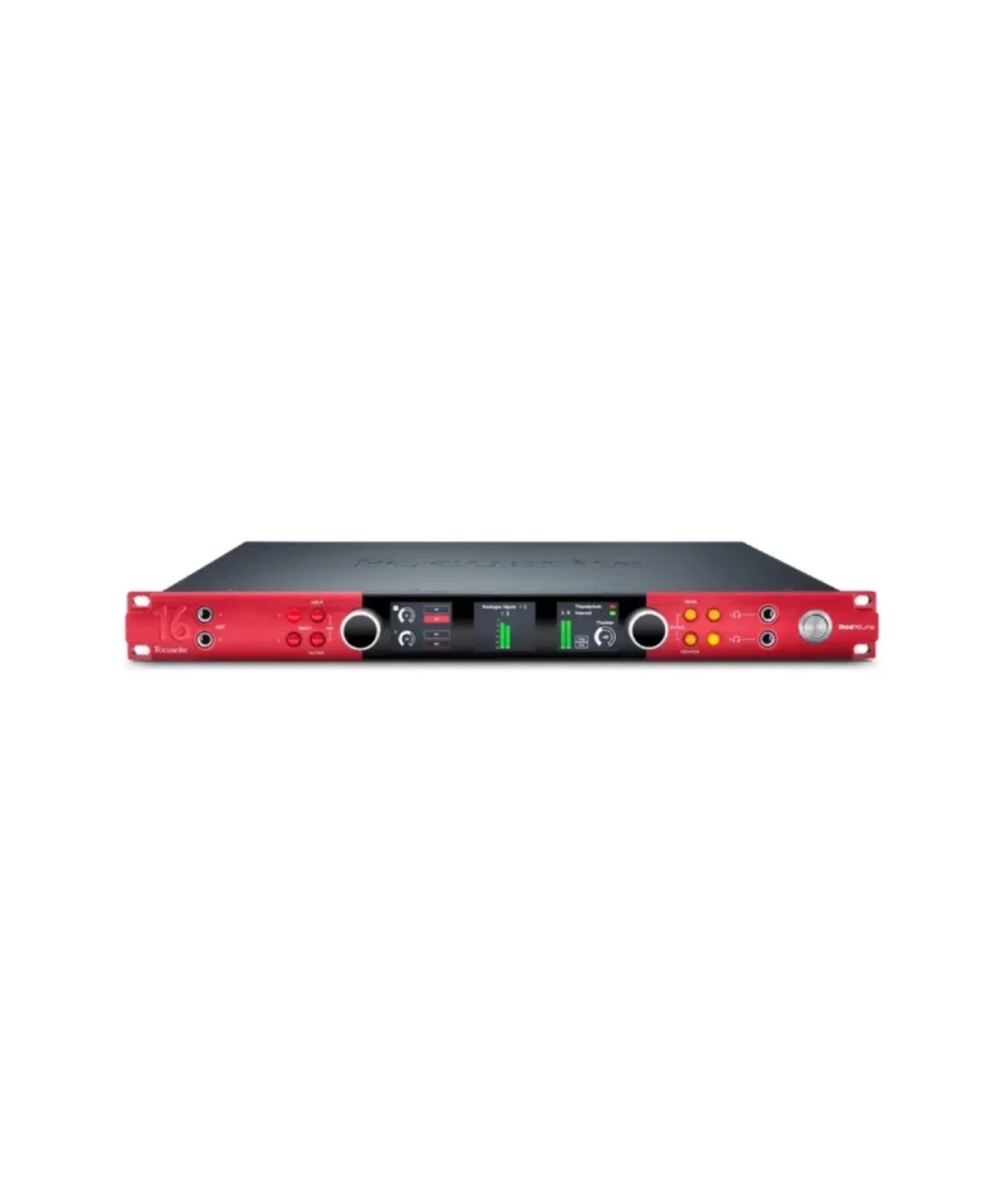

Focusrite Red 16Line 64x64 Thunderbolt 3 / Dante аудио интерфейс

Професионален 64x64 интерфейс

Focusrite Red 16Line комбинира Thunderbolt 3, Pro Tools | HD и Dante в едно 1U устройство. Интерфейсът е създаден за професионални студиа и системи, при които са необходими множество аналогови и цифрови връзки, ниска латентност и гъвкаво маршрутизиране.

Максималната връзка към хост системата достига 64 входни и 64 изходни аудиоканала. Това е максималният канален капацитет на интерфейса и не означава 64 физически конектора.

16 аналогови входа и 16 аналогови изхода

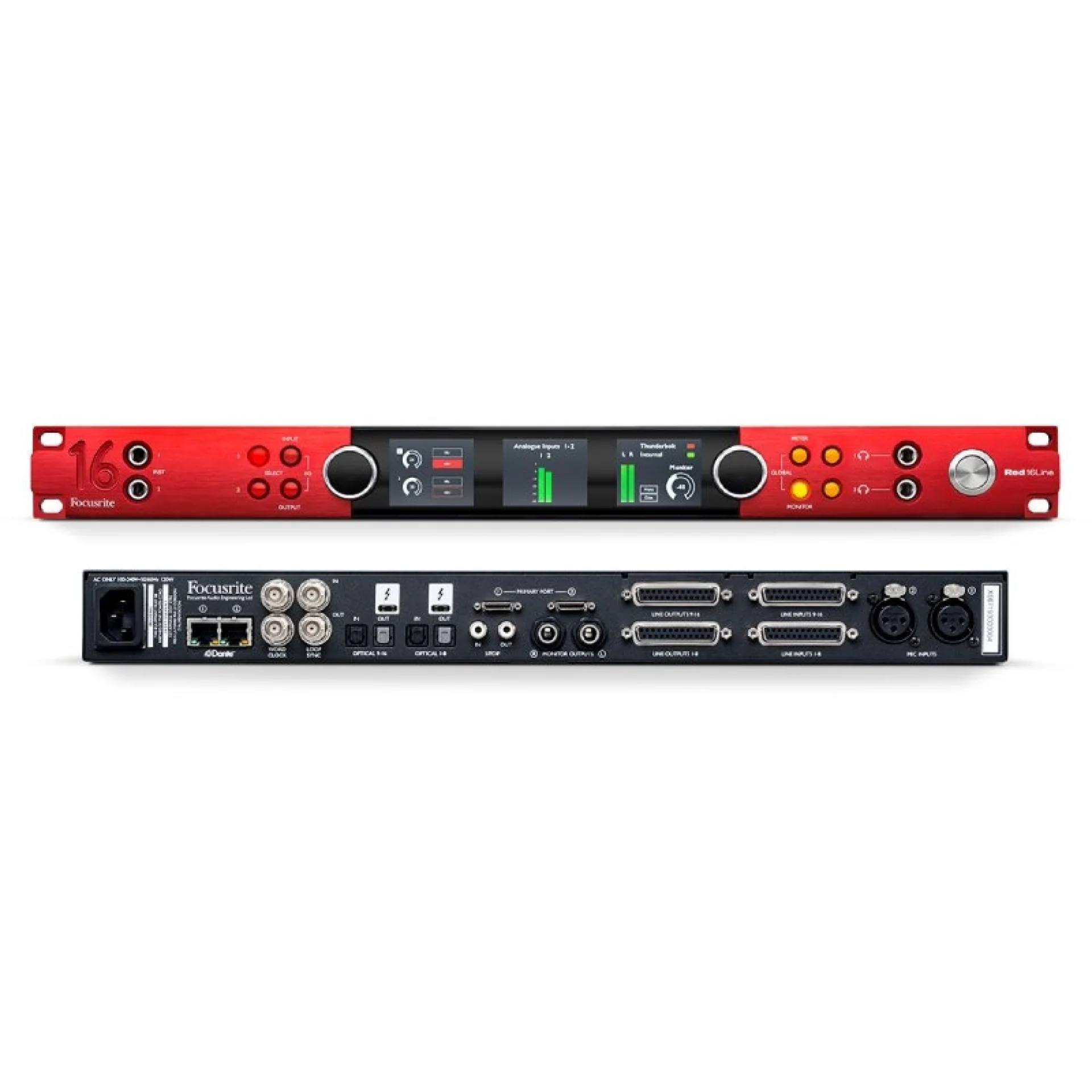

Red 16Line разполага с 16 балансирани аналогови Line входа и 16 балансирани Line изхода, изведени чрез по два DB25 конектора за входовете и изходите.

Работното ниво на всеки Line канал може да бъде зададено на +18 dBu или +24 dBu, което улеснява интеграцията с различно професионално аналогово оборудване.

Два Red Evolution микрофонни предусилвателя

Двата XLR микрофонни входа разполагат с цифрово управлявани Red Evolution предусилватели с усилване до 63 dB.

Всеки предусилвател предлага независимо 48 V фантомно захранване, обръщане на полярността, 80 Hz High-Pass Filter, Air режим и Stereo Link.

Важно е, че микрофонните входове използват аналогови канали 1 и 2 и не добавят още два независими канала към 16-те аналогови входа. Канали 1–2 могат да бъдат превключвани между Mic / Line / Instrument.

Два Hi-Z инструментални входа

Двата 6,35 mm инструментални входа на предния панел позволяват директно свързване на електрическа китара или бас.

Те също използват аналогови входни канали 1 и 2, а не представляват допълнителни канали. Инструменталният входен импеданс е 2,3 MΩ, а максималното входно ниво е +15 dBu.

32x32 Dante

Вградената Dante свързаност осигурява до 32 входни и 32 изходни мрежови аудиоканала чрез стандартна Ethernet инфраструктура.

Двата RJ45 порта позволяват работа с Dante Audio-over-IP системи и могат да бъдат използвани за интегриране на RedNet и друго съвместимо Dante оборудване.

Red 16Line поддържа и AES67 съвместимост.

До 16x16 ADAT

Двата оптични входа и двата оптични изхода осигуряват:

44,1 / 48 kHz: 16 входни / 16 изходни канала
88,2 / 96 kHz: 8 входни / 8 изходни канала
176,4 / 192 kHz: 4 входни / 4 изходни канала.

Това позволява добавяне на допълнителни многоканални предусилватели и AD/DA конвертори.

S/PDIF цифров вход и изход

Наличен е двуканален S/PDIF вход и изход чрез RCA. Оптичният TOSLINK порт 1 може да бъде конфигуриран и за оптичен S/PDIF при честоти до 96 kHz.

Два Thunderbolt 3 порта

Red 16Line разполага с два Thunderbolt 3 порта за връзка с компютър и последователно свързване на съвместимо Thunderbolt оборудване.

Интерфейсът може да предостави до 64 входни и 64 изходни канала през Thunderbolt.

Директна връзка с Pro Tools | HD

Двата Mini DigiLink порта позволяват директно свързване към Pro Tools | HDX и Pro Tools | HD Native системи.

Всеки Mini DigiLink порт поддържа до 32 входни и 32 изходни канала, а двата заедно позволяват конфигурация до 64x64. Превключването между Thunderbolt и Pro Tools хост режим може да се извършва от интерфейса или чрез софтуера.

Отделни Monitor изходи

Освен 16-те Line изхода Red 16Line разполага с два отделни балансирани 6,35 mm TRS Monitor изхода.

Те предлагат динамичен диапазон 120 dB и максимално ниво +18 dBu.

Два независими изхода за слушалки

На предния панел са разположени два отделни стерео 6,35 mm изхода за слушалки.

Поддържат слушалки с импеданс 32–600 Ω, имат изходен импеданс 10 Ω и динамичен диапазон 114 dB.

Професионална 24-bit/192 kHz конверсия

Red 16Line поддържа 24-bit аудио при:

44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz.

Аналоговите входове достигат динамичен диапазон 119 dB, а Line изходите – 121 dB A-претеглено.

Word Clock и Loop Sync

BNC Word Clock входът и изходът позволяват синхронизация с външно цифрово оборудване.

Loop Sync входът и изходът са предназначени за интеграция в Pro Tools системи. Наличните clock източници включват Internal / ADAT / S/PDIF / Word Clock / Loop Sync / Dante Network Leader.

Три LCD дисплея

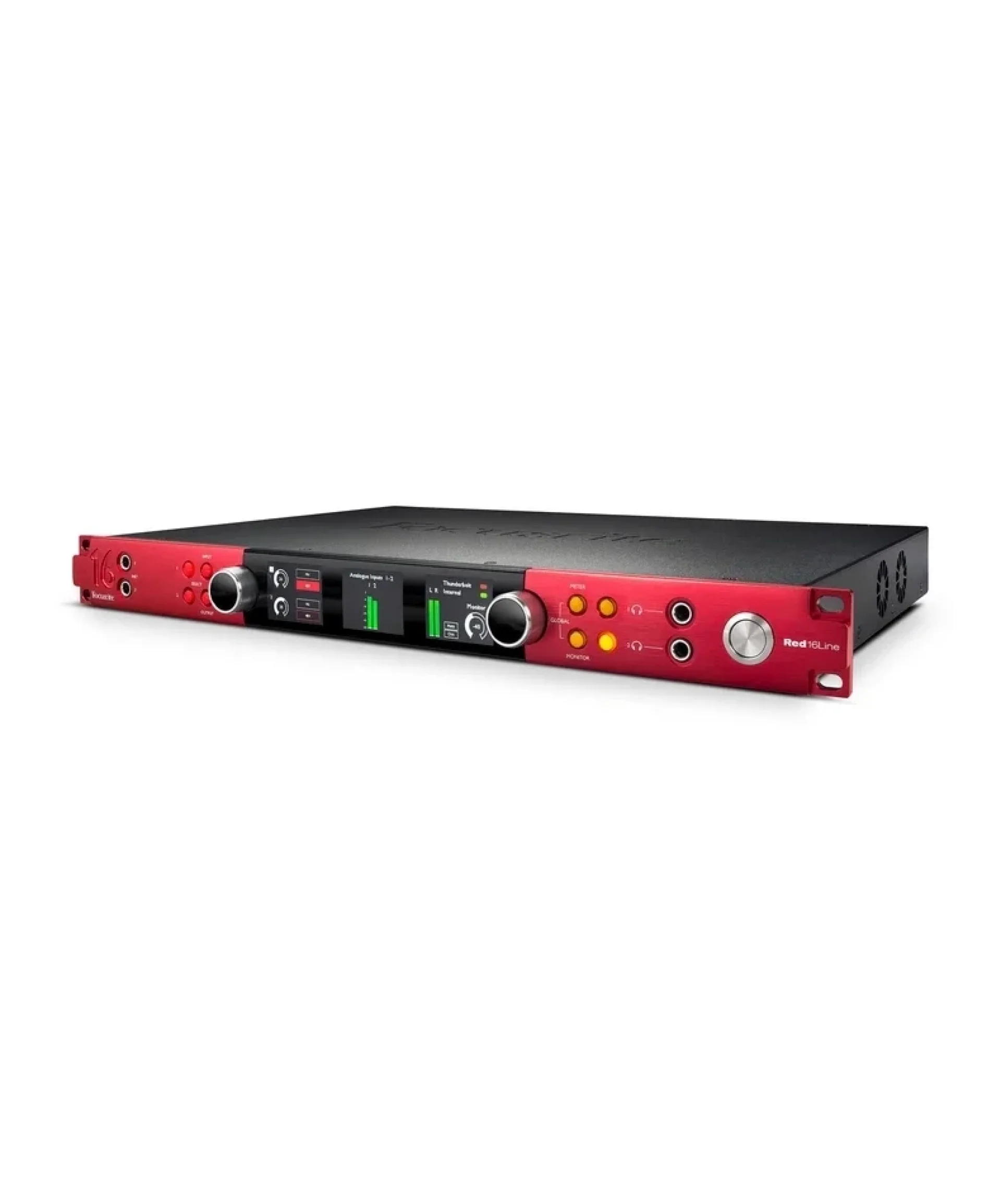

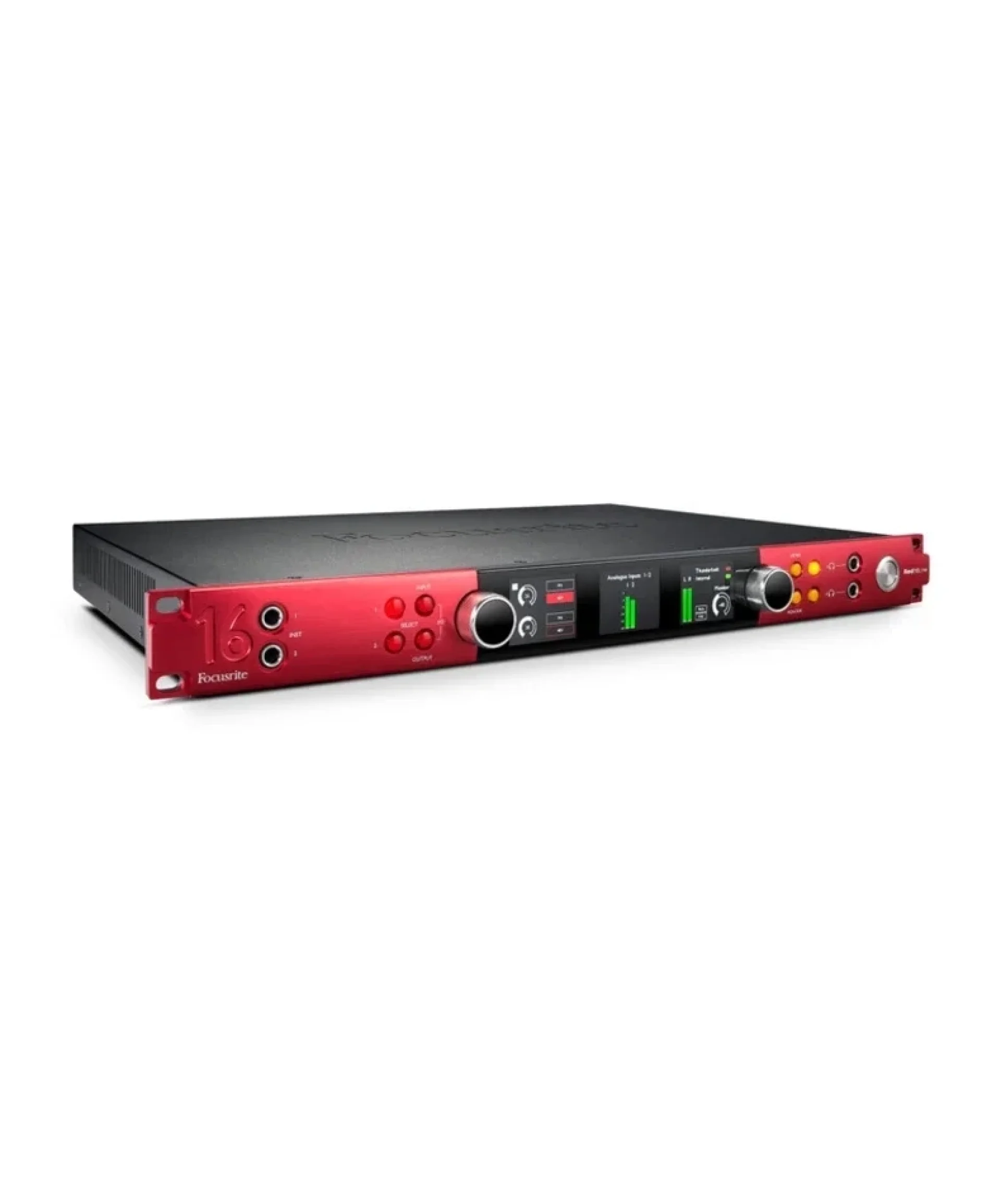

Предният панел разполага с три цветни LCD дисплея. Двата основни 8-канални дисплея могат да показват входни канали 1–16, изходи 1–16 или комбиниран I/O изглед.

Третият дисплей се използва за мониторинг, слушалки и системна информация.

RedNet Control 2

Чрез RedNet Control 2 могат да се управляват маршрутизирането, мониторните миксове, предусилвателите, входните настройки, нивата и цифровата синхронизация.

Red 16Line работи както с macOS, така и със съвместими Windows системи с Thunderbolt 3.

19-инчов 1U корпус

Red 16Line е предназначен за стандартен 19-инчов rack и заема 1U пространство. Размерите му са 483 x 340 x 44 mm, а теглото е 5,04 kg.

Захранването е вградено и работи при 100–240 V AC / 50–60 Hz. Максималната консумация е 120 W.

Включен комплект

В комплекта са включени IEC захранващ кабел, 2 m Thunderbolt 3 кабел – 20 Gbps / 60 W, както и регистрационна карта за продукта и включения софтуерен пакет.
